WCL-10-8-F
$36,38

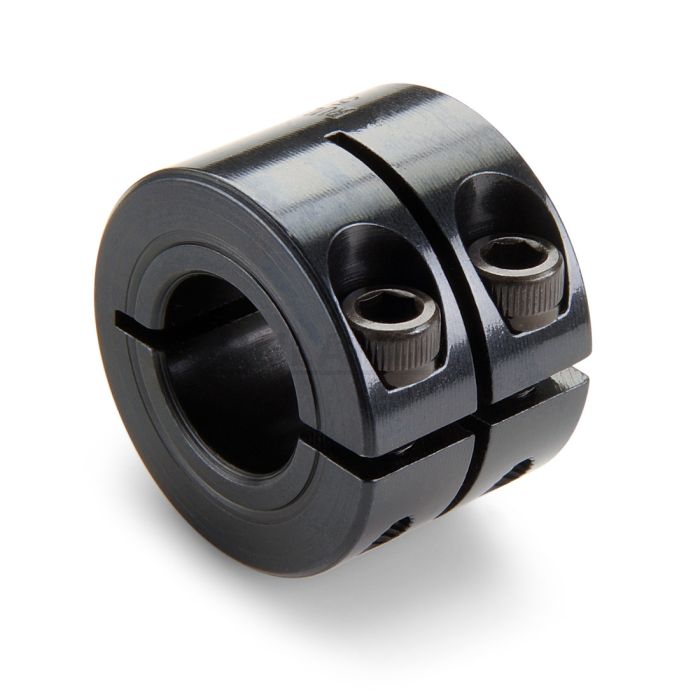

Ruland WCL-10-8-F, 0.6250" x 0.5000" Short Rigid Coupling, Black Oxide Steel, One-Piece Clamp Style, 1 5/16" OD, 15/16" Length
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
Explore Similar Products
PRODUCT SPECIFICATIONS
Ruland WCL-10-8-F is a one-piece short rigid coupling with 0.6250" x 0.5000" bores, 1 5/16" OD, and 15/16" length. It is an alternative to standard size rigid couplings in space or weight constrained applications. Users must be careful if interchanging due to the lower torque capacity of this short rigid coupling. WCL-10-8-F number has 2 screws as opposed to 4 in a standard rigid coupling for simplified installation. Forged screws test beyond ANSI standards to ensure maximum holding power. Tightly controlled bore tolerance of +.002"/+.0005" is maintained. WCL-10-8-F is made from 1215 lead-free steel with a proprietary black oxide finish that produces a fine glossy finish while increasing holding power and resisting corrosion. It is machined from solid bar stock that is sourced exclusively from North American mills and is RoHS3 and REACH compliant. WCL-10-8-F is manufactured in our Marlborough, MA factory under strict controls using proprietary processes.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Agujero (B1) |
0,6250 pulg |
Agujero (B2) |
0,5000 pulg |
|
Diámetro exterior OD |
1 5/16 pulg |
Tolerancia del agujero |
+0,0020 pulg / +0,0005 pulg |
|
Longitud L |
15/16 pulg |
Ancho (W) |
15/16 pulg |
|
Máximo espacio requerido C MAX |
1,500 pulg |
Tolerancia del eje recomendada |
+0,0000 pulg / -0,0005 pulg |
| Fastening Hardware | |||
|
Tornillo de abrazadera forjado |
#10-32 |
Material del tornillo |
Alloy Steel |
|
Tamaño de la llave hexagonal |
5/32 pulg |
Acabado de los tornillos |
Black Oxide |
|
Par de apriete |
76 lb-pulg |
Ubicación del tornillo R |
0,484 pulg |
|
Número de tornillos |
2 cada |
||
| Recommended Installation Tools | |||
|
Recommended Torque Wrench |
Recommended Hex Key |
||
| Additional Information | |||
|
Especificación de material |
Barra de acero al carbono AISI 1215 |
Temperatura |
-40°C a 176°C |
|
Especificación de acabado |
Óxido negro de proceso caliente, impregnado con aceite nafténico, secado por centrifugación |
Fabricante |
Ruland Manufacturing |
|
País de origen |
EE.UU. |
Momento de inercia |
0.0668 lb-in2 |
|
peso |
0.262090 |
UPC |
63452937374 |
|
Tariff Code |
8483.60.8000 |
UNSPC |
31163009 |
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to the chemical Ethylene Thiourea!known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to Artículos relacionados
