Los acoplamientos de fuelle fabricados por Ruland tienen un alto par y capacidad de rigidez torsional, sin juego, tienen un diseño equilibrado y pueden adaptarse a todas las formas de desalineación. Se componen de dos cubos de aluminio anodizado y un fuelle de acero inoxidable que hace un acoplamiento ligero de baja inercia capaz de velocidades de hasta 100,000 RPM. La pared delgada de los fuelles de acero inoxidable se puede flexionar fácilmente mientras permanece rígida bajo cargas torsionales. Ruland fabrica acoplamientos de fuelle con o sin chavetero en tipo abrazadera o tornillo de fijación de pulgada, métrico y pulgada a agujeros métricos que van desde 1/8" a 1" y 3mm a 25mm. Se utilizan comúnmente en sistemas servo paso a paso de alto rendimiento donde se requiere un control de movimiento preciso.
Los acoplamientos Controlflex Ruland son un conjunto de tres piezas con un diseño balanceado compuesto por dos cubos unidos a uno o dos insertos centrales llamados ranas. Este diseño crea un acoplamiento ligero flexible de baja inercia capaz de soportar velocidades de hasta 25,000 RPM. Los cubos tipo abrazadera se fabrican con agujeros en pulgada, métricos, con chavetero y sin chavetero en tamaños de 1/8" a 1-1/2" y 3mm a 40mm pudiendo personalizarlos ampliamente. El diseño único de la rana concentra fuerzas en sus extremidades flexibles, lo que permite cargas de rodamientos bajas que protegen los rodamientos pequeños sensibles en aplicaciones como codificadores o tacómetros. Los acoplamientos Controlflex también están aislando eléctricamente, ya que los cubos no se tocan y las ranas están hechas de acetal. Son fabricados por Schmidt-Kupplung en Alemania y cumplen con RoHS3.
Los acoplamientos de disco fabricados por Ruland tienen un alto par y capacidades de rigidez torsional,sin juego, tienen un diseño balanceado y pueden adaptarse a todas las formas de desalineación. Se fabrican en tipo de disco único para instalaciones compactas y tipo de disco doble para mayores capacidades de desalineación. Los acoplamientos de disco Ruland se componen de dos cubos de aluminio anodizado, disco de acero inoxidable y un espaciador central (solo disco doble) creando un acoplamiento ligero de baja inercia capaz de velocidades de hasta 100,000 RPM. Los cubos se fabrican con o sin chavetero en el tipo abrazadera y tornillo de fiajción con agujeros en tamaños de 1/8"; a 1-1/4" y 3mm a 32mm. Se utilizan comúnmente en sistemas servo escalonado de alto rendimiento donde se requiere un control de movimiento preciso.
Los acoplamientos de mordaza sin juego son manufacturados por Ruland en un diseño de tres piezas que puden ser en gran medida personalizados, tienen altas capacidades de amortiguación y pueden adaptarse a todas las formas de desalineación. Los dos cubos de aluminio presionan y se adaptan en un espaciador central elastomérico llamado la estrella lo que permite una operación consistente sin juego. Los acoplamientos de mordaza sin juego Ruland tienen un diseño equilibrado para reducir la vibración a velocidades de hasta 80,000 RPM. Los cubos se fabrican con o sin chavetero en los tipo abrazadera o con tornillo de fijación con agujeros en tamaños de 1/8" a 1-1/4" y 3mm a 32mm. Las estrellas están disponibles en tres durómetros, lo que permite al usuario igualar el rendimiento de acoplamiento con lo que requiere el sistema. Los acoplamientos de mordaza sin juego se utilizan comúnmente en aplicaciones con curvas de alta aceleración/desaceleración donde se requiere amortiguación y control preciso del movimiento.
Los acoplamientos oldham fabricados por Ruland tienen un diseño de tres piezas que pueden ser en gran medida personalizados, sin juego y tienen altas capacidades de desalineación paralela. Dos cubos de aluminio anodizado embonan en las ranuras del acoplamiento del disco central, lo que permite un funcionamiento sin juego y cargas de rodamientos bajas. Los acoplamientos Ruland oldham tienen un diseño equilibrado para reducir la vibración a velocidades de hasta 4.500 RPM. Los cubos se fabrican con o sin chavetero en tipo abrazadera o tornillo de fijación con agujeros en tamaños de 1/8 a 1-1/4" y 3mm a 30mm. Los discos están disponibles en tres materiales permitiendo al usuario adaptar el rendimiento del acoplamiento a los requerimientos del sistema. Se utilizan comúnmente en sistemas servo escalonado que requieren un acoplamiento una alta desalineación paralela.

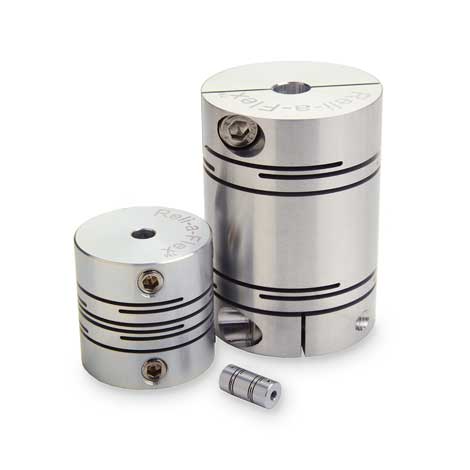

Los acoplamientos de hendidura Ruland se fabrican a partir de una sola pieza de aluminio 7075 con un diseño patentado de hendidura para una transición suave del movimiento, un funcionamiento consistente sin juego y cargas de rodamiento bajas. Los bordes redondeados del patrón de la hendidura reducen la tensión en el acoplamiento, lo que permite una alta rigidez torsional y se adapta a todos los tipos de desalineación. Este diseño crea un acoplamiento bien equilibrado con desalineación similar a un acoplamiento helicoidal de aluminio, un par similar a un acoplamiento de disco único y rigidez torsional similar a un acoplamiento helicoidal de acero inoxidable. Los diseñadores pueden utilizar de forma fiable acoplamientos de hendidura en aplicaciones de motores de alto rendimiento para tornillo de bola o caja de cambios en la industria médica, semiconductora, solar, de prueba y medición. Ruland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Why Ruland Servo Couplings?
- Ruland offers a full range of performance characteristics with eight servo coupling styles, ensuring the right product for every application.
- Commitment to customer service, on-time delivery, product and engineering support.
- Higher torque and stiffness capabilities than competitor products due to Ruland’s product design and testing.
- Meaningful ratings that are validated through physical in-house testing.
- Ruland carefully manufactures and keeps large stocks for same day shipment in our ISO9001:2015 certified advanced manufacturing facility in Marlborough, MA.
- High-performance standards are consistently met due to the meticulous specification of bar stock from North American mills.
- Maximum torque capabilities are achieved by carefully specifying and testing hardware.
- All products are RoHS3, REACH, and conflict minerals compliant.
- In-house engineering can help specify the best standard coupling or design a custom solution.
- True ratings based on actual testing.
Productos
-
BC10-1/4"-3MM-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-1/4"-3MM-A, 1/4" x 3mm Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" (15,0mm) Diametro Exterior, 1,076" (27,3mm) Longitud -
BC10-1/4"-4MM-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-1/4"-4MM-A, 1/4" x 4mm Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" (15,0mm) Diametro Exterior, 1,076" (27,3mm) Longitud
-
BC10-1/4"-5MM-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-1/4"-5MM-A, 1/4" x 5mm Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" (15,0mm) Diametro Exterior, 1,076" (27,3mm) Longitud
-
BC10-1/4"-6MM-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-1/4"-6MM-A, 1/4" x 6mm Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" (15,0mm) Diametro Exterior, 1,076" (27,3mm) Longitud
-
BC10-1/8"-3MM-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-1/8"-3MM-A, 1/8" x 3mm Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" (15,0mm) Diametro Exterior, 1,076" (27,3mm) Longitud
-
BC10-2-2-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-2-2-A, 1/8" x 1/8" Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" Diametro Exterior, 1,076" Longitud
-
BC10-3-2-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-3-2-A, 3/16" x 1/8" Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" Diametro Exterior, 1,076" Longitud
-
BC10-3-3-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-3-3-A, 3/16" x 3/16" Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" Diametro Exterior, 1,076" Longitud
-
BC10-3/16"-3MM-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-3/16"-3MM-A, 3/16" x 3mm Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" (15,0mm) Diametro Exterior, 1,076" (27,3mm) Longitud
-
BC10-3/16"-4MM-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-3/16"-4MM-A, 3/16" x 4mm Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" (15,0mm) Diametro Exterior, 1,076" (27,3mm) Longitud
-
BC10-4-2-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-4-2-A, 1/4" x 1/8" Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" Diametro Exterior, 1,076" Longitud
-
BC10-4-3-A
Tan bajo como $ 85,99 $ 126,12Ruland BC10-4-3-A, 1/4" x 3/16" Acoplamiento de fuelle, alta rigidez, Aluminio, 0,590" Diametro Exterior, 1,076" Longitud
