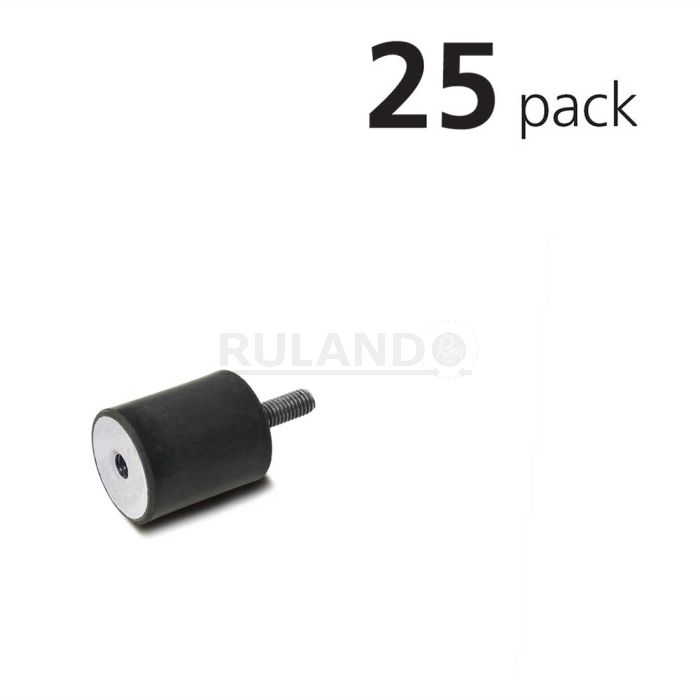

| Dimensions | |||
|---|---|---|---|
|
OG VI Outside Diameter |
0,39 pulg (10 mm) |
Altura (H1) |
0,79 pulg (20 mm) |
|
Rosca (TH) |
M4 x 0,7 |
Espesor de la placa (PT) |
0,05 pulg (1,2 mm) |
|
OG VI Stud Length |
0,39 pulg (10 mm) |
OG VI Tapped Hole Depth |
0,16 pulg (4 mm) |
| Performance Specifications | |||
|
Rango del resorte |
108,49 lb-pulg (19 N/mm) |
Dureza en Shore |
70A (+/- 5) |
|
Desviación máxima |
0,20 pulg (5,0 mm) |
Carga máxima |
21,58 lb (96 N) |
| Additional Information | |||
|
Multipack Quantity |
25 |
Geometría del ensamblaje |
Cylindrical |
|
Material del caucho |
Caucho natural |
OG Metallic Body Material |
Acero |
|
OG Metallic Body Finish |
Cincado |
País de origen |
Hungría |
|
peso |
0.187400 |
UPC |
634529359938 |
|
Tariff Code |
4016.99.6000 |
UNSPC |
31162804 |
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
||
