VMDSC100-40-M16-40-FZNR
$48,26

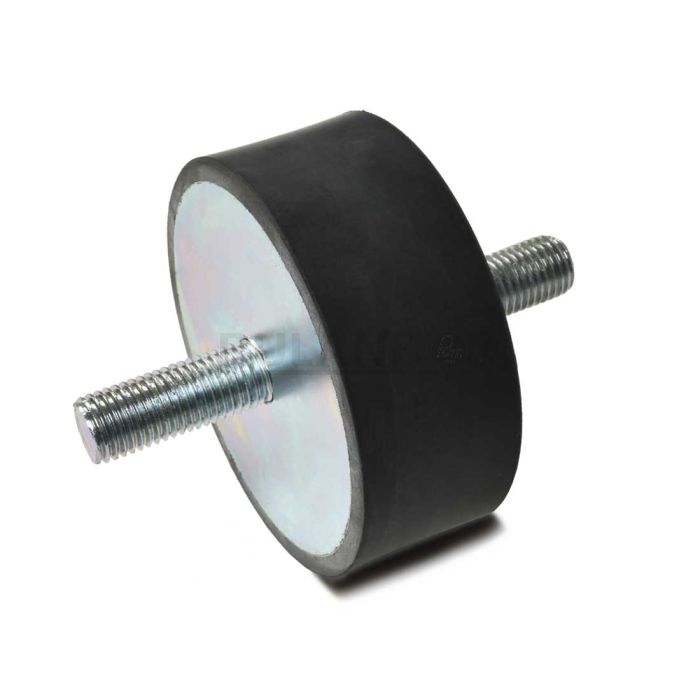

Ruland VMDSC100-40-M16-40-FZNR, Vibration Isolation Mount, 100mm OD, M16 Threaded Stud, 41mm Stud Lengths, 40mm Height, 40 Shore A Natural Rubber Jacket, Steel
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
PRODUCT SPECIFICATIONS
Ruland VMDSC100-40-M16-40-FZNR is a vibration isolation mount with two threaded studs. It has a 100mm outside diameter, M16 threaded stud, 41mm stud lengths, and 40mm height. This vibration isolation mount is used to dampen shock loads and reduce noise and wear on industrial equipment such as motors, conveyors, compressors, fans, or pumps which allows for a safer and more pleasant working environment. It is often referred to as a sandwich mount or rubber buffer because it functions as shock or vibration isolator sandwiched between two machine components or surfaces. VMDSC100-40-M16-40-FZNR can be mounted to the system by passing it through an unthreaded hole and securing with a nut or threading it directly into tapped holes on the components it will be mounted to. The rubber jacket is made from natural rubber which has good elasticity and is well suited for most industrial equipment. It has 40 Shore A hardness for high dampening and shock absorption. The zinc plated steel body allows for high strength and is suitable for most industrial applications. VMDSC100-40-M16-40-FZNR is sourced from a premier partner, inventoried by Ruland, and RoHS3 compliant.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
OG VI Outside Diameter |
3,94 pulg (100 mm) |
Altura (H1) |
1,57 pulg (40 mm) |
|
Rosca (TH) |
M16 x 2,0 |
Espesor de la placa (PT) |
0,12 pulg (3 mm) |
|
OG VI Stud Length |
1,61 pulg (41 mm) |
||
| Performance Specifications | |||
|
Rango del resorte |
7994,21 lb-pulg (1400 N/mm) |
Dureza en Shore |
40A (+/- 5) |
|
Desviación máxima |
0,39 pulg (9,9 mm) |
Carga máxima |
3145,08 lb (13990 N) |
| Additional Information | |||
|
Geometría del ensamblaje |
Cylindrical |
Material del caucho |
Caucho natural |
|
OG Metallic Body Material |
Acero |
OG Metallic Body Finish |
Cincado |
|
País de origen |
Hungría |
peso |
1.657900 |
|
UPC |
634529356562 |
Tariff Code |
4016.99.6000 |
|
UNSPC |
31162804 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
||
