Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Ruland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".

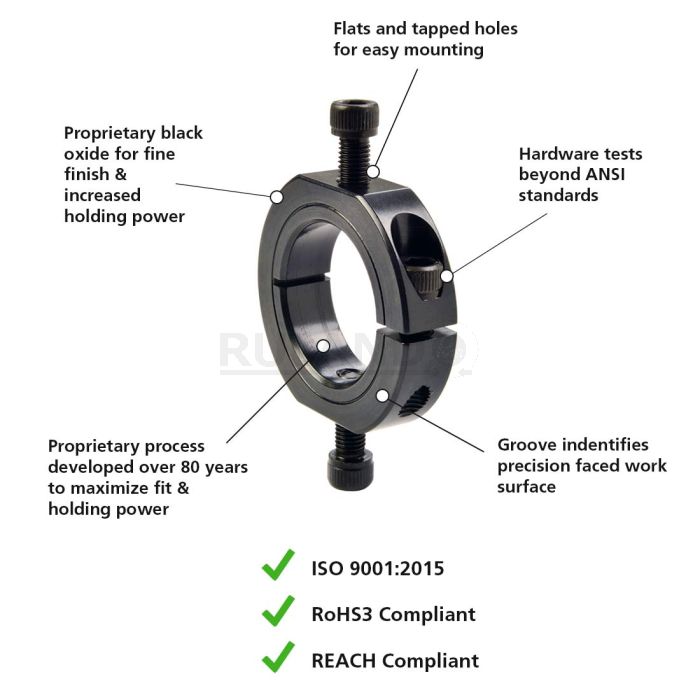

Explora más >> Ruland OF-CL-10-F es un collarin de eje de una pieza con un 0,6250 pulg agujero, 1 5/16 pulg diámetro externo, y 0,437 pulg ancho. OF-CL-10-F tiene partes planas en el diametro exterior y agujeros con rosca para montar collarines de eje entre sí o componentes adyacentes. El diseño estilo abrazadera no daña el eje, es fácil de quitar y es ajustable indefinidamente. OF-CL-10-F se usa comúnmente para guiar, espaciar, detener, montar y alinear componentes. Los fabricantes de equipos se benefician de la perpendicularidad entre la superficie de la cara y el agujero estrechamente controlada (desviación total indicada de ≤ 0,0020"). La perpendicularidad es fundamental para la alineación cuando el collarin del eje se utiliza como superficie de soporte de carga, tope mecánico o para montar componentes como engranajes o rodamientos. Ruland ha desarrollado procesos propios para garantisar un encaje y acabado perfecto y mantener la fuerza de sujeción. OF-CL-10-F tiene gravado el nombre de Ruland y el tamaño del agujero para facilitar su identificación. Las pruebas de fueza al tornillo forjado superan las normas ANSI para garantizar la máxima fuerza de sujeción. OF-CL-10-F está manufacturado a partir de barras sólidas hasta un acabado fino sin rebabas y se obtiene exclusivamente de proveedores de América del Norte. Ruland utiliza acero sin plomo AISI 1215 con un acabado de óxido negro, que produce un acabado brillante fino al tiempo que aumenta el poder de sujeción y resiste la corrosión. Se fabrica conforme a los reglamentos RoHS3 y REACH en nuestra fábrica de Marlborough, MA EE.UU., bajo estrictos controles y mediante procesos propios.
| Dimension | |||
|---|---|---|---|
|
Agujero (B1) |
0,6250 pulg |
Tolerancia del agujero |
+0,0020 pulg / +0,0005 pulg |
|
Diámetro exterior OD |
1 5/16 pulg |
Máximo espacio requerido C MAX |
1,500 pulg |
|
Ancho (W) |
0,437 pulg |
Tolerancia del ancho |
+0,003 pulg/ -0,010 pulg |
|
Agujero de rosca para montaje |
#10-32 |
Distancia entre las partes planas |
1,188 pulg |
|
Distancia entre parte plana y agujero (FB) |
0,28 pulg |
Tolerancia del eje recomendada |
+0,0000 pulg / -0,0005 pulg |
| Fastening Hardware | |||
|
Tornillo de abrazadera forjado |
#10-32 |
Material del tornillo |
Alloy Steel |
|
Tamaño de la llave hexagonal |
5/32 pulg |
Acabado de los tornillos |
Black Oxide |
|
Par de apriete |
76 lb-pulg |
Ubicación del tornillo R |
0,479 pulg |
|
Número de tornillos |
1 cada |
||
| Additional Information | |||
|
Especificación de material |
Barra de acero al carbono AISI 1215 |
Temperatura |
-40°C a 176°C |
|
Especificación de acabado |
Óxido negro de proceso caliente, impregnado con aceite nafténico, secado por centrifugación |
Fabricante |
Ruland Manufacturing |
|
País de origen |
EE.UU. |
peso |
0.050300 |
|
UPC |
634529219744 |
Tariff Code |
8483.60.8000 |
|
UNSPC |
31162811 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Nota 2 |
Additional mounting hardware not included. |
|
Prop. 65 |
|
||
WARNING This product can expose you to the chemical Ethylene Thiourea, known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to
