MT8-SWMB-M5-AN
$29,45

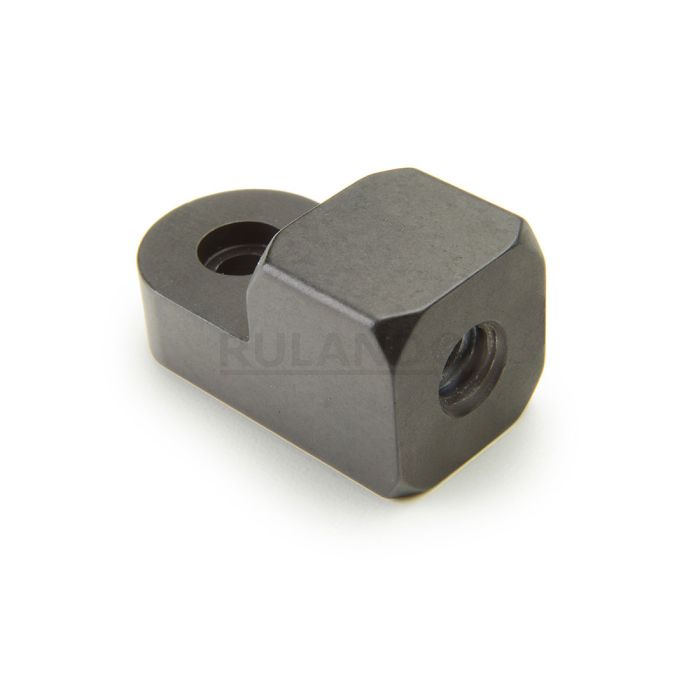

Ruland Swivel Mounting Block, Width/Height 16mm, Length 30mm, Black Anodized Aluminum
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
PRODUCT SPECIFICATIONS
Ruland MT8-SWMB-M5-AN is a swivel mounting block with a M5 tapped hole, 8mm base height, 16mm width and height, and 30mm overall length. It is designed to fit with Ruland modular mounting system swivel components that begin with MT8. MT8-SWMB-M5-AN is aluminum with a black anodized finish and screws are 304 stainless steel for added corrosion resistance when compared to unplated types. This swivel mounting block is used to support brackets for mounting sensors, screens, reflectors, plexiglass machine guards, and other industrial components. The bracket is mounted directly to the mounting block by a single M5 screw. An MT8-SWALK-M4-16 adjustable clamping handle can be used to rapidly reposition MT8-SWMB-M5-AN without the use of tools. It is manufactured by Otto Ganter, inventoried by Ruland, and RoHS3 compliant.
PRODUCT SPECIFICATIONS
| Dimension | |||
|---|---|---|---|
|
Rosca TT |
M5 |
Diámetro del agujero opuesto K1 |
7 mm |
|
Diámetro del agujero opuesto K2 |
4,5 mm |
Anchura y altura W1 |
16 mm |
|
Altura de la base H1 |
8 mm |
Del borde al centro del agujero de la junta L2 |
22 mm |
|
OG Overall Length |
30 mm |
Longitud del cubo H2 |
13 mm |
| Additional Information | |||
|
Especificación de material |
Anodized Aluminum |
Fabricante |
JW Winco/ Otto Ganter |
|
País de origen |
Alemania |
peso |
0.012200 |
|
UPC |
634529230060 |
Tariff Code |
7609.00.0000 |
|
UNSPC |
31162908 |
||
