MSC-4-SS/5PK
Product Discontinued. Click here to see similar items.
$ 40,05

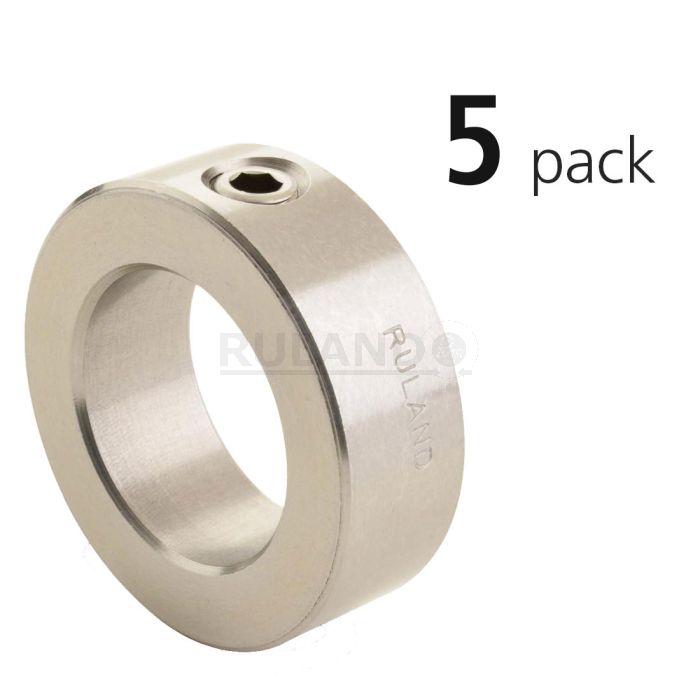

Ruland MSC-4-SS/5PK, 5 Pack of 4mm Set Screw Shaft Collars, 303 Stainless Steel, 8mm OD, 5mm Width
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
Explore Similar Products
PRODUCT SPECIFICATIONS
Ruland MSC-4-SS/5PK is a 5 pack of set screw shaft collars, each with a 4mm bore, 8mm OD, and 5mm width. These set screw shaft collars are commonly used for guiding, spacing, stopping, and component alignment in light duty applications where the collar is infrequently repositioned or removed. Holding power is derived from the screw as it is tightened onto the shaft. In order for the collar to obtain maximum holding power the shaft must be softer than the material of the screw. Proprietary processes have been developed by Ruland to maintain superior fit, finish, and holding power. All shaft collars in this pack are stamped with the Ruland name and bore size for ease of identification. Forged screws test beyond DIN 912 12.9 standards to ensure maximum holding power. The use of forged stainless steel hardware has the additional benefit of work hardening resulting in stainless steel with elevated hardness and performance. The shaft collars in this pack are machined from solid bar stock to a fine burr free finish and sourced exclusively from North American mills. Ruland uses 303 stainless steel with hardware of like material for consistent corrosion resistance. Shaft collars in MSC-4-SS/5PK are RoHS3 and REACH compliant and manufactured in our Marlborough, MA factory under strict controls using proprietary processes.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Agujero (B1) |
4 mm |
Ancho (W) |
5 mm |
|
Diámetro exterior OD |
8 mm |
Tolerancia del ancho |
+0,076 mm / -0,254 mm |
|
Tolerancia del agujero |
+0,050 mm / +0,012 mm |
Tolerancia del eje recomendada |
+0,000 mm / -0,013 mm |
| Fastening Hardware | |||
|
Tornillo de fijación forjado |
M2,5 x 3 |
Material del tornillo |
Series de acero inoxidable 18-8 300 |
|
Tamaño de la llave hexagonal |
1,3 mm |
Acabado de los tornillos |
Bright |
|
Par de apriete |
0,44 Nm |
Número de tornillos |
1 cada |
| Additional Information | |||
|
Especificación de material |
Barra austenítica no magnética tipo AISI 303 |
Multipack Quantity |
5 |
|
Temperatura |
-40°C a 176°C |
País de origen |
EE.UU. |
|
Fabricante |
Ruland Manufacturing |
peso |
0.016100 |
|
Tariff Code |
8483.60.8000 |
UPC |
634529314333 |
| Product Notes | |||
|
Nota 1 |
This product has been discontinued as a standard item. Please inquire for special pricing. |
Nota 2 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
|
Prop. 65 |
|
||
WARNING This product can expose you to the chemical Nickel (metallic), known to the State of California to cause cancer. For more information go to Installation Instructions
- Use the MSC-4-SS set screw shaft collar as it is received.
- Wipe the bore clean.
- Apply a thin coat of light oil to the shaft.
- Place the collar onto the desired shaft location and tighten it using a 1.3 mm hex wrench until a slight resistance is felt.
- Wring collar into its final position and tighten the screw to the full recommended seating torque of 0.44 Nm using a 1.3 mm torque wrench.
