90 Degree Sensor Mount Kit, MT15-2W-90-LV-300-100-BRKT-M12
$ 311,91
Ruland MT15-2W-90-LV-300-100-BRKT-M12, 90-Degree Sensor Mount Assembly, 300mm x 100mm Tubes, 12mm Sensor Bracket
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
PRODUCT SPECIFICATIONS
MT15-2W-90-LV-300-100-BRKT-M12 is a predesigned 90-degree sensor mounting system that mounts round sensors with a 12mm outer diameter to conveyors or other material handling components. The system consists of a two-way mounting base, a 300mm long round vertical tube, a 100mm long round horizontal tube, tube caps, clamping handles, an 90-degree two-way connector, a bracket clamp, and a sensor bracket. The clamping handles allow users to easily adjust the position of the tubes without tools, increasing efficiency when the material being inspected changes size or shape. The 90-degree connector ensures the tubes stay in a fixed position. All of these parts combine to make a highly customizable system that is easy to assemble, install, move, and adjust. Ruland ships MT15-2W-90-LV-300-100-BRKT-M12 assembled to reduce installation time. All parts in this sensor mounting system are manufactured by JW Winco and stocked in our Marlborough, MA location
PRODUCT SPECIFICATIONS

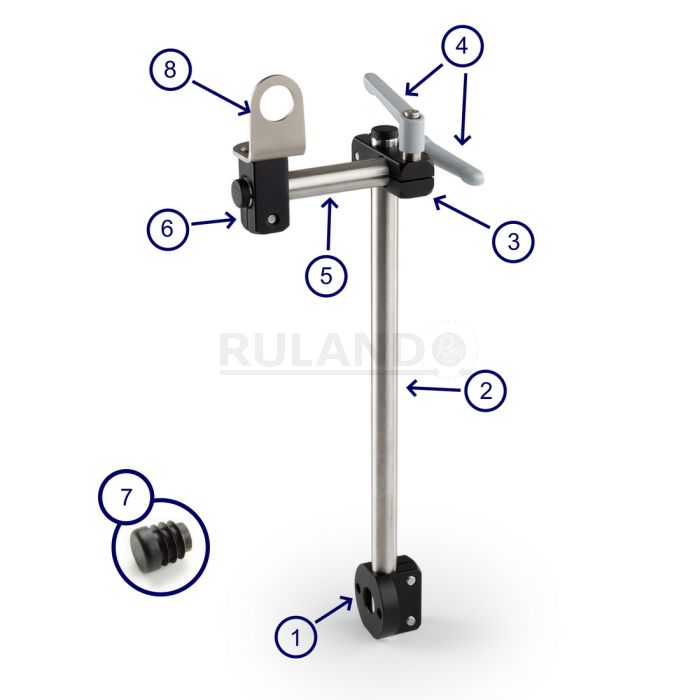

| Bill Of Materials (BOM) Items | |||
|---|---|---|---|
|
MMKit BOM Item 1 |
2-Way Mounting Base MT15 |
MMKit BOM Item 2 |
MT15 300mm Tube No Scale |
|
MMKit BOM Item 3 |
Two-Way Connector Clamp MT15 |
MMKit BOM Item 4 |
Stud Thread M6 Zinc Lever |
|
MMKit BOM Item 5 |
MT15 100mm Tube No Scale |
MMKit BOM Item 6 |
MT15 Bracket Clamp |
|
MMKit BOM Item 7 |
Round Tube Cap MT15 |
MMKit BOM Item 8 |
Sensor Bracket M12 |
| Dimensions | |||
|
MMKit Assembled Height |
13.593 in |
MMKit Assembled Tube Height |
11.81 in |
|
MMKit Assembled Tube Length |
3.94 in |
MMKit Assembled Tube Diameter |
15mm |
|
MMKit Assembled Screw Threads |
M6 |
MMKit Assembled Handle Thread |
M6 |
| Additional Information | |||
|
Fabricante |
JW Winco/ Otto Ganter |
UPC |
63452941516 |
|
País de origen |
Alemania |
Tariff Code |
7609.00.0000 |
|
UNSPC |
24101728 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
||
