USCLK12-6-6-SS
$ 331,33

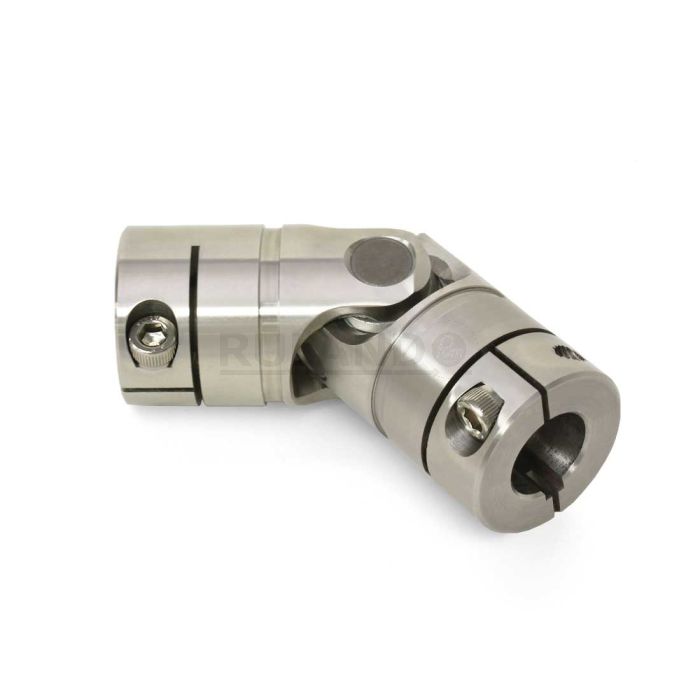

Ruland USCLK12-6-6-SS, 3/8" x 3/8" Single Universal Joint, Friction Bearing, Stainless Steel, Clamp with Keyway, 0.745" OD, 2.688" Length
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
Explore Similar Products
PRODUCT SPECIFICATIONS
Ruland USCLK12-6-6-SS is a single cardan friction bearing universal joint with 0.3750" x 0.3750" bores, 3/32" x 3/32" keyways, 0.745" OD, 2.688" length, and M2.5 clamp screws. This plain bearing universal joint is comprised of pins and blocks that are precision machined, selectively heat treated, and ground for high strength, accuracy, and wear resistance. The combination of these components with precision ground and hardened yoke ears allow for a longer lifespan, increased performance in demanding applications, and greater angular misalignment of up to 45° when compared to commodity style single universal joints. Clamp style universal joints are an improvement over set screw style since they do not mar the shaft making them easy to remove, infinitely adjustable, and usable on any shaft. USCLK12-6-6-SS is made from high grade stainless steel for increased corrosion resistance. It can be combined with boot UBOOT12/19-NI-KIT to protect the joint from unwanted contaminants such as dust or water and self lubricate reducing maintenance time. This single cardan universal joint is manufactured in the USA by Belden Universal for strict control of processes. Ruland, as a world leading manufacturer of clamping technology, manufactures the clamp profile, keyways and bores in our Massachusetts factory.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Agujero (B1) |
0,3750 pulg |
Agujero (B2) |
0,3750 pulg |
|
Chavetero (K1) |
3/32 pulg |
Chavetero (K2) |
3/32 pulg |
|
Penetración del eje máximo (B1) |
0,950 pulg |
Penetración del eje máximo (B2) |
0,950 pulg |
|
Diámetro exterior de la junta |
0,745 pulg |
Tolerancia del agujero |
+0,0010 pulg / -0,0000 pulg |
|
Longitud L |
2,688 pulg |
Longitud de horquilla (LY) |
1,344 pulg |
|
Profundidad del cubo (LH) |
0,950 pulg |
||
| Fastening Hardware | |||
|
Tornillo de abrazadera forjado |
M2,5 |
Material del tornillo |
Series de acero inoxidable 18-8 300 con Nypatch |
|
Acabado de los tornillos |
Bright |
||
| Performance Specifications | |||
|
Par recomendado |
175 pulg-lb |
Max ángulo de operación |
45° |
| Additional Information | |||
|
Especificación de material |
Stainless Steel Universal Joints |
Fabricante |
Belden Universal |
|
País de origen |
EE.UU. |
peso |
0.229420 |
|
UJ Lubricant |
LUBRIPLATE No. 1200-2 |
Cubierta protectora adecuada |
UBOOT12/19-NI-KIT |
|
UPC |
63452937912 |
Tariff Code |
8483.60.4000 |
|
UNSPC |
25173810 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to the chemical Nickel (metallic), known to the State of California to cause cancer. For more information go to Artículos relacionados
