US6-XX-XX-F-KIT
$116,53
Ruland US6-XX-XX-F-KIT, Machinable Bore Single Universal Joint Kit, Friction Bearing, Steel, 0.370" (9.4mm) OD, 1.750" (44.5mm) Length
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
Explore Similar Products
PRODUCT SPECIFICATIONS

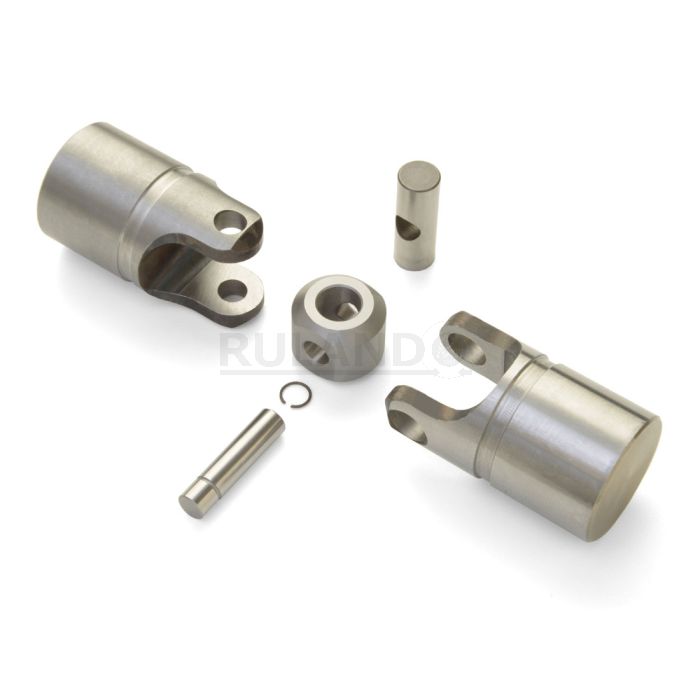

Ruland US6-XX-XX-F-KIT is a single cardan friction bearing universal joint kit that can be machined with a bore size and geometry of the user's choice. It has a 0.370" (9.4mm) OD and 1.750" (44.5mm) length. US6-XX-XX-F-KIT is ideal for applications with space constraints and has higher torque capacity than equivalently sized double universal joints. This plain bearing universal joint is comprised of pins and blocks that are precision machined, selectively heat treated, and ground for high strength, accuracy, and wear resistance. The combination of these components with precision ground and hardened yoke ears allow for a longer lifespan, increased performance in demanding applications, and greater angular misalignment of up to 45° when compared to commodity style single universal joints. US6-XX-XX-F-KIT is made from high grade alloy steel for durability and high strength. It can be combined with boot UBOOT6/10-NI-KIT to protect the joint from unwanted contaminants such as dust or water and self lubricate reducing maintenance time. This single cardan universal joint is manufactured in the USA by Belden Universal for strict control of processes.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Agujero (B1) |
No Bore |
Agujero (B2) |
No Bore |
|
Penetración del eje máximo (B1) |
0,670 pulg (17,0 mm) |
Penetración del eje máximo (B2) |
0,670 pulg (17,0 mm) |
|
Diámetro exterior de la junta |
0,370 pulg (9,4 mm) |
Longitud L |
44,5 mm (1,750 pulg) |
|
Longitud de horquilla (LY) |
0,875 pulg (22,2 mm) |
Profundidad del cubo (LH) |
0,670 pulg (17,0 mm) |
|
Max agujero redondo (pulg) |
0,2188 pulg |
Max agujero redondo |
5 mm |
|
Max agujero cuadrado o hexagonal (pulg) |
0,1875 pulg |
Max agujero cuadrado o hexagonal |
5 mm |
|
Max agujero ciego (pulg) |
0,2500 pulg |
Max agujero ciego |
6 mm |
| Performance Specifications | |||
|
Pico del par de transmisión |
100 pulg-lb (11,3 Nm) |
Par recomendado |
20 pulg-lb (2,3 Nm) |
|
Max ángulo de operación |
45° |
||
| Additional Information | |||
|
Especificación de material |
Alloy Steel |
Fabricante |
Belden Universal |
|
País de origen |
EE.UU. |
peso |
0.046000 |
|
UJ Lubricant |
LUBRIPLATE No. 1200-2 |
Cubierta protectora adecuada |
UBOOT6/10-NI-KIT |
|
UPC |
634529290194 |
Tariff Code |
8483.60.4000 |
|
UNSPC |
25173810 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
