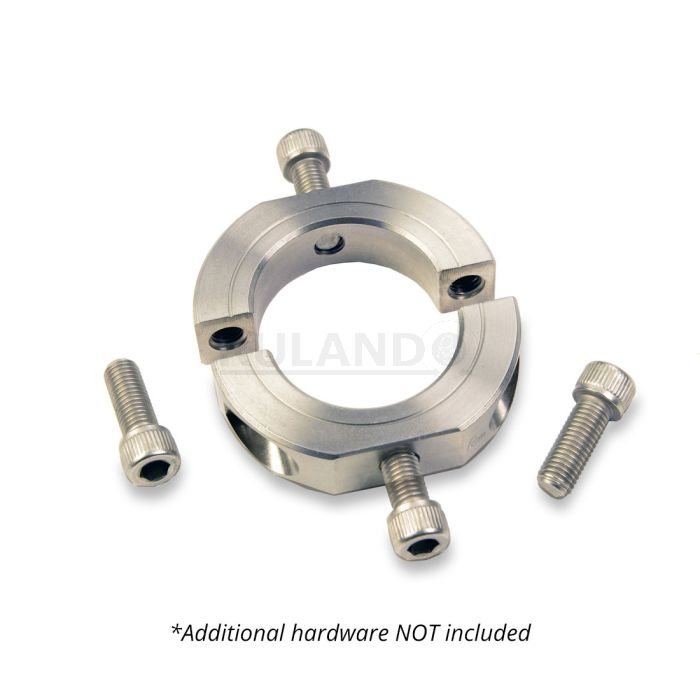

Explora más >> Ruland OF-SP-12-SS es un collarin de eje de dos piezas con un 0,7500 pulg agujero, 1 1/2 pulg diámetro externo, y 0,500 pulg ancho. OF-SP-12-SS tiene partes planas en el diametro exterior y agujeros con rosca para montar collarines de eje entre sí o componentes adyacentes. El diseño estilo abrazadera no daña el eje, es fácil de quitar y es ajustable indefinidamente. OF-SP-12-SS se usa comúnmente para guiar, espaciar, detener, montar y alinear componentes. Los fabricantes de equipos se benefician de la perpendicularidad entre la superficie de la cara y el agujero estrechamente controlada (desviación total indicada de ≤ 0,0020"). La perpendicularidad es fundamental para la alineación cuando el collarin del eje se utiliza como superficie de soporte de carga, tope mecánico o para montar componentes como engranajes o rodamientos. Ruland ha desarrollado procesos propios para garantisar un encaje y acabado perfecto y mantener la fuerza de sujeción. OF-SP-12-SS tiene gravado el nombre de Ruland y el tamaño del agujero para facilitar su identificación. Ambas mitades estan sujetas de par en par durante todo el proceso de fabricación para un encaje perfecto y alineación exacta. Las pruebas de fueza al tornillo forjado superan las normas ANSI para garantizar la máxima fuerza de sujeción. OF-SP-12-SS está manufacturado a partir de barras sólidas hasta un acabado fino sin rebabas y se obtiene exclusivamente de proveedores de América del Norte. Ruland utiliza acero inoxidable AISI 303 con tornillos de material equivalente, para tener una resistencia constante a la corrosión. Los tornillos de acero inoxidable se someten a un proceso propio y unico, dónde se le da tratamiento a la superficie para evitar el desgaste.Se fabrica conforme a los reglamentos RoHS3 y REACH en nuestra fábrica de Marlborough, MA EE.UU., bajo estrictos controles y mediante procesos propios.
| Dimension | |||
|---|---|---|---|
|
Agujero (B1) |
0,7500 pulg |
Tolerancia del agujero |
+0,0020 pulg / +0,0005 pulg |
|
Diámetro exterior OD |
1 1/2 pulg |
Máximo espacio requerido C MAX |
1,808 pulg |
|
Ancho (W) |
0,500 pulg |
Tolerancia del ancho |
+0,003 pulg/ -0,010 pulg |
|
Agujero de rosca para montaje |
1/4-28 |
Distancia entre las partes planas |
1,313 pulg |
|
Distancia entre parte plana y agujero (FB) |
0,28 pulg |
Distancia recomendada |
0,063 pulg |
|
Tolerancia del eje recomendada |
+0,0000 pulg / -0,0005 pulg |
||
| Fastening Hardware | |||
|
Tornillo de abrazadera forjado |
1/4-28 |
Material del tornillo |
Series de acero inoxidable 18-8 300 |
|
Tamaño de la llave hexagonal |
3/16 pulg |
Acabado de los tornillos |
Bright |
|
Par de apriete |
110 lb-pulg |
Ubicación del tornillo R |
0,545 pulg |
|
Número de tornillos |
2 cada |
||
| Additional Information | |||
|
Especificación de material |
Barra austenítica no magnética tipo AISI 303 |
Temperatura |
-40°C a 176°C |
|
Especificación de acabado |
Bright, No Plating |
Fabricante |
Ruland Manufacturing |
|
País de origen |
EE.UU. |
peso |
0.070600 |
|
UPC |
634529220177 |
Tariff Code |
8483.60.8000 |
|
UNSPC |
31162811 |
||
| Product Notes | |||
|
Nota 1 |
Additional mounting hardware not included. |
