OD26/41-AT
$ 18,32

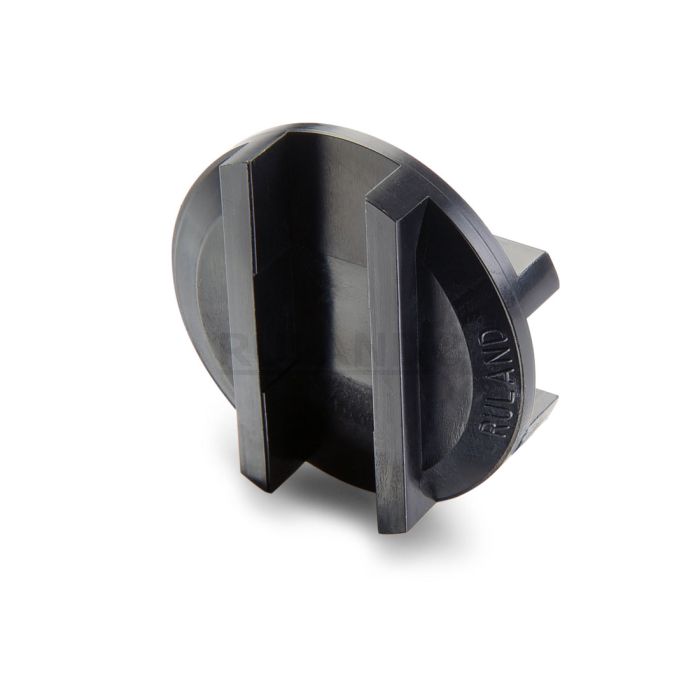

Ruland OD26/41-AT, Disco de acoplamiento Oldham, Acetal, 1,625" (41,3mm) Diametro Exterior
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
Explore Similar Products
PRODUCT SPECIFICATIONS
Ruland OD26/41-AT es un disco para acoplamientos Oldham diseñado para enbonar en cubos con un diámetro externo de 1.625 pulg / 41.3mm. Es un componente diseñado de tres piezas, que consta de dos cubos de aluminio anodizado o acero inoxidable que embonan a presión en un disco central. Este acoplamiento con diseño de tres piezas es altamente personalizado ya que se adapta fácilmente a cubos de abrazadera o de tornillos de fijación con agujeros en pulgadas, métricos, con o sin chavetero. OD26/41-AT está hecho de acetal para no tener juego y tener una alta rigidez a la torsión. Los acoplamientos Oldham pueden compensar todas las formas de desalineación y son especialmente útiles en aplicaciones con alta desalineación paralela (hasta el 10% del diametro exterior del acoplamiento). Operan con bajas cargas laterales y protegen los componentes sensibles del sistema, como los rodamientos, adicionalmente tienen un diseño balanceado para reducir la vibración a velocidades de hasta 6,000 RPM. Los tornillos son métricos y su prueba de fuerza supera los estándares DIN 912 129 para una capacidad máxima del par. OD26/41-AT se fabrica conforme a los reglamentos RoHS3 y REACH.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Diámetro exterior OD |
41,3 mm (1,625 pulg) |
||
| Performance Specifications | |||
|
Par recomendado |
130 pulg-lb (14,75 Nm) |
Par de rotura |
480 pulg-lb (54,5 Nm) |
|
Desalineación angular |
0,5° |
Desalineación paralela |
0,010 pulg (0,25 mm) |
|
Máxima desalineación paralela |
0,163 pulg (4,13 mm) |
Movimiento axial |
0,006 pulg (0,15 mm) |
|
Rigidez torsional |
125,0 lb-pulg/Deg (14,71 Nm/Deg) |
Momento de inercia |
0.00865 lb-in2 (2.532 X 10-6 kg-m2) |
|
Velocidad máxima |
4.500 RPM |
Bearing Support Required |
sí |
|
¿Juego cero? |
Sí |
Mechanical Fuse |
Sí |
| Additional Information | |||
|
UPC |
634529059999 |
País de origen |
EE.UU. |
|
Especificación de material |
Acetal Disk |
Especificación de acabado |
Plain |
|
Fabricante |
Ruland Manufacturing |
Temperatura |
-23°C a 65°C |
|
peso |
0.011400 |
Tariff Code |
8483.60.8000 |
|
UNSPC |
31163015 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Nota 2 |
Torque ratings for the couplings are based on the physical limitations/failure point of the torque disks. Under normal/typical conditions the hubs are capable of holding up to the rated torque of the disks. In some cases, especially when the smallest standard bores are used or where shafts are undersized, slippage on the shaft is possible below the rated torque of the disks. Keyways are available to provide additional torque capacity in the shaft/hub connection when required. Please consult technical support for more assistance. |
|
Prop. 65 |
|
||
WARNING This product can expose you to the chemical Formaldehyde, known to the State of California to cause cancer. For more information go to Installation Instructions
- Align the bores of the coupling on the shafts that are to be joined and determine if the misalignment parameters are within the limits of the coupling.(Angular Misialignment: 0.5 deg, Parallel Misalignment: 0.010 in (0.25 mm ), Axial Motion: 0.006 in (0.15 mm )
- Rotate the hubs on the shaft so the drive tenons are located 90° from each other.
- Place a torque disk so one groove fits over the drive tenons of a hub and center the disk by hand.
- Insert a shim with the thickness of the coupling's axial motion rating into the groove of the torque disk.
- Slide the tenons of the second hub into the mating groove in the disk until it touches the shim stock.
- Fully tighten the screw(s) on each hub to the recommended seating torque using a hex wrench.
- Remove the shim stock to leave a small gap between the top of the drive tenons and the torque disk to allow for axial movement.
