MT20/20-CC2WP-A
$53,62
Ruland Two-Way Connector Clamp, Thru Holes 20mmx20mm, L 66mm, Aluminum
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
PRODUCT SPECIFICATIONS

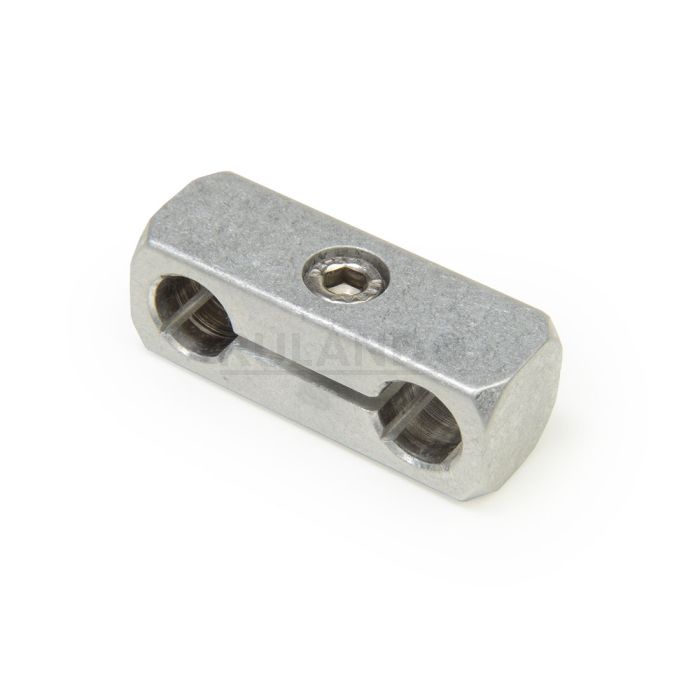

Ruland MT20/20-CC2WP-A a two-way connector clamp with parallel thru holes for 20mm round and 16mm square tubes, M6 clamp screws, 25mm width/height, and 66mm overall length. It is designed to fit on Ruland tubes and flange bolt bases that begin with MTXX. MT20/20-CC2WP-A is aluminum and screws are 304 stainless steel for use in most industrial applications. This two-way connector clamp is commonly used to support tubes for mounting sensors, screens, reflectors, plexiglass machine guards, and other industrial components. The parallel thru holes make MT20/20-CC2WP-A an ideal connector clamp for compact mounting systems such as those found on small conveyors. MT20-ALK-M6-30 adjustable clamping handles can be used in place of standard hardware allowing for rapid repositioning of tubes or the connector without the need for tools. MT20/20-CC2WP-A is manufactured by Otto Ganter, inventoried by Ruland, and RoHS3 compliant.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Agujero pasante 1 B1 |
20 mm |
Diámetro del agujero 2 B2 |
20 mm |
|
Tolerancia del agujero |
+0,13/-0 mm |
Agujero pasante 2 |
+0,13/-0 mm |
|
OG Overall Length |
66 mm |
Del borde al centro L2 |
12,5 mm |
|
De centro a centro LC |
41 mm |
OG Square Bore 1 |
16 mm |
|
OG Square Bore 2 |
16 mm |
Anchura y altura W1 |
25 mm |
| Fastening Hardware | |||
|
Klemmschraube CL |
M6 |
||
| Additional Information | |||
|
peso |
0.067000 |
Especificación de material |
Aluminum |
|
Fabricante |
JW Winco/ Otto Ganter |
UPC |
634529231678 |
|
País de origen |
Alemania |
Tariff Code |
7609.00.0000 |
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to the chemical Nickel (metallic), known to the State of California to cause cancer. For more information go to Artículos relacionados
