MT16/16-ASJL-APC
$ 88,56

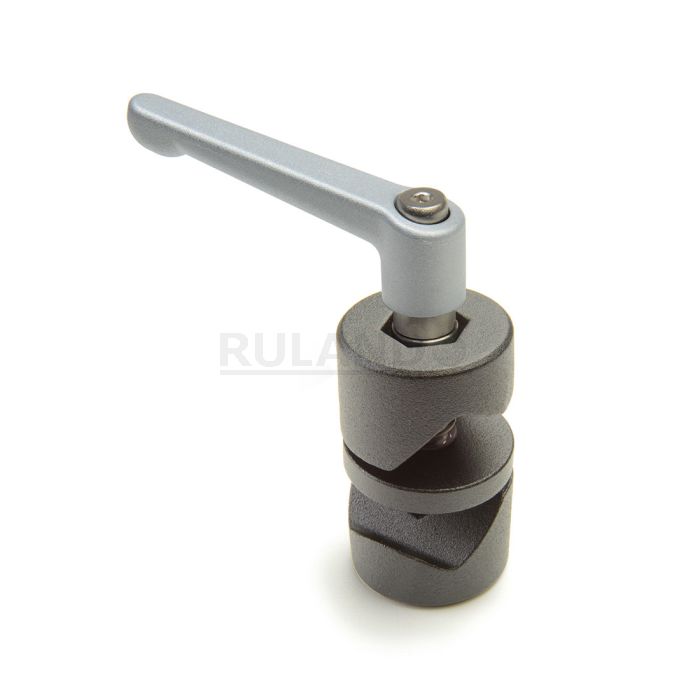

Ruland Adjustable Two-Way Spring Joint, Clamp 16mm, Height 112mm, Lever Length 78mm, Powder Coated Aluminum
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
PRODUCT SPECIFICATIONS
Ruland MT16/16-ASJL-APC is an adjustable two-way spring joint with a 16mm clamping diameter, M10 clamp screw, 46mm base diameter, 78mm lever length, and 57mm overall length. It is designed to mate Ruland MT16 or the user's own round tubes and rods via a V-groove, allowing a greater tolerance to be bridged. MT16/16-ASJL-APC is aluminum with a powder coating, the lever is zinc die-cast with a plastic coating, and the inserts are stainless steel for added corrosion resistance. It is used in mounting systems for sensors, screens, reflectors, plexiglass machine guards, and other industrial components. The spring is made tighter or looser by adjusting the clamping lever allowing the user to rapidly adjust tubes as needed. MT16/16-ASJL-APC is manufactured by Otto Ganter, inventoried by Ruland, and RoHS3 compliant..
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Diámetro de la abrazadera D2 |
16 mm |
Diámetro de la base D1 |
46 mm |
|
Longitud de la Manija L1 |
78 mm |
Altura dla manija H3 |
55 mm |
|
Altura del cuerpo H2 |
57 mm |
Altura total H1 |
112 mm |
|
De la superficie al borde L2 |
25,5 mm |
De centro a centro LC |
22 mm |
|
Espesor del espaciador T |
6 mm |
Klemmschraube CL |
M10 |
| Additional Information | |||
|
peso |
0.359200 |
Especificación de material |
Powder Coated Aluminum |
|
Fabricante |
JW Winco/ Otto Ganter |
UPC |
634529230015 |
|
País de origen |
Taiwán |
Tariff Code |
7609.00.0000 |
|
UNSPC |
31162908 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to chemicals including Soots, Benzene, Lead, and Nickel (metallic), known to the State of California to cause cancer, and Lead and Benzene known to the State of California to cause birth defects or other reproductive harm. For more information go to Artículos relacionados
