MT10:12-SWALK-M5-20
$22,86
Ruland Adjustable Lever Swivel Clamping Kit, Lever Length 30mm, Stud Thread M5, Zinc Lever With Plastic Coating, Stainless Steel Inserts
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
PRODUCT SPECIFICATIONS
Ruland MT10:12-SWALK-M5-20 is an adjustable lever clamping kit with an M5 thread, 20mm sleeve & stud length, 30mm lever length, and 30.5mm overall height. It is designed to fit with Ruland modular mounting system swivel components that begin with MT10 or MT12. The lever is zinc die-cast with a plastic coating and the inserts are stainless steel for durability and corrosion resistance. MT10:12-SWALK-M5-20 replaces standard hardware in swivel clamping components allowing for rapid fine repositioning of connectors and tubes for increased operator efficiency. It is commonly used an accessory in mounting systems for screens, sensors, reflectors, plexiglass machine guards, and other components. MT10:12-SWALK-M5-20 is manufactured by Otto Ganter, inventoried by Ruland, and RoHS3 compliant.
PRODUCT SPECIFICATIONS

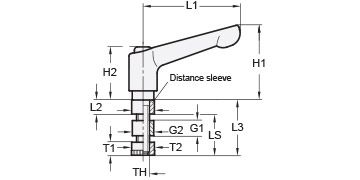

| Dimensions | |||
|---|---|---|---|
|
Longitud de la Manija L1 |
30 mm |
Altura total H1 |
31 mm |
|
Altura del cubo H2 |
24,5 mm |
Longitud de la manga y del perno L3 |
20 mm |
|
Longitud de la manga L2 |
6 mm |
Diámetro de la manga D1 |
9 mm |
|
Altura del buje con rosca T1 |
5 mm |
Diámetro del buje con rosca T2 |
9 mm |
|
Altura del buje guía G1 |
5 mm |
Diámetro del buje guía G2 |
8,4 mm |
|
Altura del ensamblaje |
14 mm |
||
| Fastening Hardware | |||
|
Rosca (TH) |
M5 |
Longitud de la rosca |
14 mm |
|
Paso de la rosca |
0,8 mm |
||
| Additional Information | |||
|
Material de la manija |
Zinc |
Material del inserto y del tornillo |
303 Stainless Steel |
|
peso |
0.120000 |
Fabricante |
JW Winco/ Otto Ganter |
|
UPC |
634529229514 |
País de origen |
Alemania |
|
Tariff Code |
7318.29.0000 |
UNSPC |
31162908 |
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
