MT10/10-CB2W-AN
$53,44

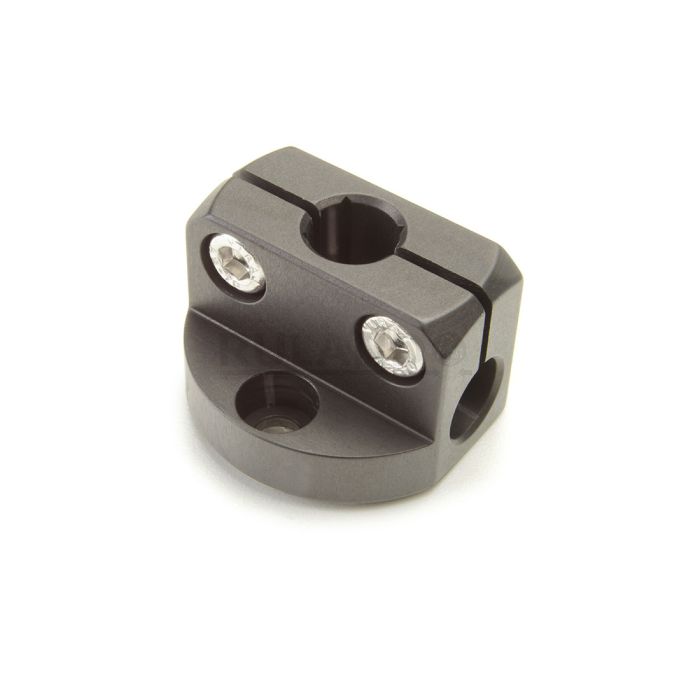

Ruland Two-Way Base Connector, Thru Hole 10mm, Base Diameter 38mm, Black Anodized Aluminum
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
PRODUCT SPECIFICATIONS
Ruland MT10/10-CB2W-AN is a two-way base connector with a 38mm base diameter, 10mm round thru holes, an 8mm square thru hole, M5 clamp screws, and an overall length of 24mm. It is designed to fit with Ruland tubes that begin with MT10. MT10/10-CB2W-AN is aluminum with a black anodized finish and screws are 304 stainless steel for added corrosion resistance when compared to unplated types. This two-way base connector is typically used as a base in support structures for mounting sensors, screens, reflectors, plexiglass machine guards, and other industrial components. It can be permanently installed on extruded aluminum frames, sheet metal, and other surfaces using M5 hardware or the user can opt for portability by using MAGNET-43-27 magnetic base. MT10/10-CB2W-AN can have MT10 round and square tubes installed vertically and/or horizontally giving system designers a high degree of flexibility to customize the base to the needs of applications throughout the equipment. MT10:12-ALK-M5-20 adjustable clamping handles can be used in place of standard hardware if rapid fine repositioning of the tube is required. MT10/10-CB2W-AN is manufactured by Otto Ganter, inventoried by Ruland, and RoHS3 compliant.
PRODUCT SPECIFICATIONS

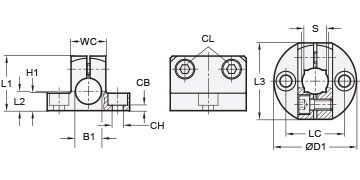

| Dimensions | |||
|---|---|---|---|
|
Agujero pasante 1 B1 |
10 mm |
Diámetro del agujero 2 B2 |
10 mm |
|
Tolerancia del agujero |
+0,09/-0 mm |
Agujero pasante 2 |
+0,09/-0 mm |
|
OG Clamp Width |
16 mm |
Longitud de la abrazadera L3 |
35 mm |
|
Diámetro de la base D1 |
38 mm |
Agujero cuadrado S |
8 mm |
|
Altura total H1 |
24 mm |
De centro a centro LC |
27 mm |
|
Del borde al centro L2 |
8 mm |
Agujero opuesto CH |
M5 |
|
Del agujero opuesto a la base CB |
2,5 mm |
||
| Fastening Hardware | |||
|
Klemmschraube CL |
M5 |
||
| Additional Information | |||
|
peso |
0.036000 |
Especificación de material |
Anodized Aluminum |
|
Fabricante |
JW Winco/ Otto Ganter |
UPC |
634529232125 |
|
País de origen |
Alemania |
Tariff Code |
7609.00.0000 |
|
UNSPC |
31162908 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to the chemical Nickel (metallic), known to the State of California to cause cancer. For more information go to Artículos relacionados
