MSPK-10-SS
$31,34

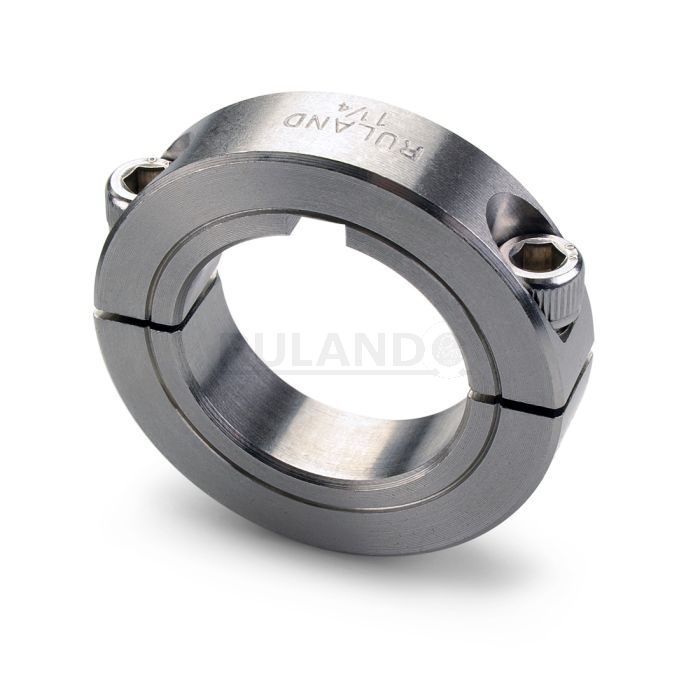

Ruland MSPK-10-SS, 10mm Collarin de eje de dos piezas, Acero Inoxidable AISI 303, Estilo abrazadera con chavetero, 24mm Diametro Exterior, 9mm Ancho
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
Explore Similar Products
PRODUCT SPECIFICATIONS
Ruland MSPK-10-SS es un collarin de eje de dos piezas con un 10mm agujero, 24mm diámetro externo, 9mm ancho, y 3mm chavetero. El diseño estilo abrazadera no daña el eje, es fácil de quitar y es ajustable indefinidamente. Se utiliza comúnmente para guiar, espaciar, detener, montar y alinear componentes. El chavetero evita el deslizamiento en el eje cuando el collarin del eje se utiliza para transmisión de carga. Los fabricantes de equipos se benefician de la perpendicularidad entre la superficie de la cara y el agujero estrechamente controlada de Ruland collarin de eje (desviación total indicada de ≤ 0,05mm). La perpendicularidad es fundamental para la alineación cuando el collarin del eje se utiliza como superficie de soporte de carga, tope mecánico o para montar componentes como engranajes o rodamientos. Ruland ha desarrollado procesos propios para garantisar un encaje y acabado perfecto y mantener la fuerza de sujeción. MSPK-10-SS tiene gravado el nombre de Ruland y el tamaño del agujero para facilitar su identificación. Ambas mitades estan sujetas de par en par durante todo el proceso de fabricación para un encaje perfecto y alineación exacta. Las pruebas de fueza al tornillo forjado superan las normas DIN 912 12,9 para garantizar la máxima fuerza de sujeción. MSPK-10-SS está manufacturado a partir de barras sólidas hasta un acabado fino sin rebabas y se obtiene exclusivamente de proveedores de América del Norte. Ruland utiliza acero inoxidable AISI 303 con tornillos de material equivalente, para tener una resistencia constante a la corrosión. Los tornillos de acero inoxidable se someten a un proceso propio y unico, dónde se le da tratamiento a la superficie para evitar el desgaste. Se fabrica conforme a los reglamentos RoHS3 y REACH en nuestra fábrica de Marlborough, MA EE.UU., bajo estrictos controles y mediante procesos propios.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Agujero (B1) |
10 mm |
Tolerancia del agujero |
+0,050 mm / +0,012 mm |
|
Chavetero (K) |
3 mm |
Ancho (W) |
9 mm |
|
Diámetro exterior OD |
24 mm |
Tolerancia del ancho |
+0,076 mm / -0,254 mm |
|
Máximo espacio requerido C MAX |
26.3 mm |
Distancia recomendada |
1,59 mm |
|
Tolerancia del eje recomendada |
+0,000 mm / -0,013 mm |
||
| Fastening Hardware | |||
|
Tornillo de abrazadera forjado |
M3 x 10 |
Material del tornillo |
Series de acero inoxidable 18-8 300 |
|
Tamaño de la llave hexagonal |
2,5 mm |
Acabado de los tornillos |
Bright |
|
Par de apriete |
1,1 Nm |
Ubicación del tornillo R |
8,51 mm |
|
Número de tornillos |
2 cada |
||
| Additional Information | |||
|
Especificación de material |
Barra austenítica no magnética tipo AISI 303 |
Temperatura |
-40°C a 176°C |
|
Especificación de acabado |
Bright, No Plating |
Fabricante |
Ruland Manufacturing |
|
País de origen |
EE.UU. |
peso |
0.023300 |
|
UPC |
634529216743 |
UNSPC |
31162811 |
|
Tariff Code |
8483.60.8000 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to the chemical Nickel (metallic), known to the State of California to cause cancer. For more information go to Installation Instructions
- Use the MSPK-10-SS two-piece shaft collar as it is received.
- Wipe the bore clean.
- Apply a thin coat of light oil to the shaft.
- Place the collar onto the desired shaft location with the groove side as the work surface. Tighten the collar using a 2.5 mm hex wrench until a slight resistance is felt.
- Be sure to maintain the gap of 1.59 mm between the two halves of the collar during installation.
- Wring collar into its final position and tighten the screw to the full recommended seating torque of 1.1 Nm using a 2.5 mm torque wrench.
