MCLC-15-15-F
$70,44
Ruland MCLC-15-15-F, 15mm x 15mm Acoplamiento rígido, Acero con un acabado de óxido negro, Una pieza estilo abrazadera con chavetero, 34mm Diametro Exterior, 50mm Longitud
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
Explore Similar Products
PRODUCT SPECIFICATIONS

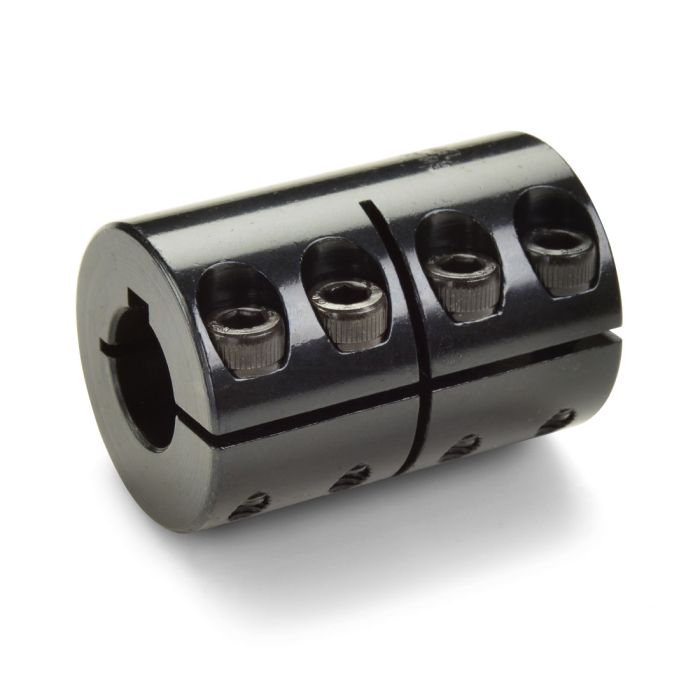

Ruland MCLC-15-15-F es un acoplamiento rígido de una pieza con 15mm x 15mm agujeros, 34mm diámetro externo, 50mm longitud, y 5mm x 5mm chaveteros. Tiene agujeros bruñidos de precisión para garantizar que sean colineales y no introduzcan desalineación o vibración en el sistema, lo que lo hace recomendables para aplicaciones de alta precisión, así como para conexiones de eje a eje. El propio recubrimiento Nypatch® antivibración en los tornillos permite un asentamiento uniforme del tornillo, instalaciones repetidas de tornillos, evita el desgaste y mantiene alta fuerza de sujeción. Elimina la necesidad de atornillar los tornillos al recibirlos, lo que reduce considerablemente el tiempo de instalación. Las pruebas de fueza al tornillo forjado superan las normas DIN 912 12,9 para garantizar la máxima fuerza de sujeción. Se mantiene una tolerancia del agujero estrictamente controlada de + 0,050 mm / + 0,012 mm. MCLC-15-15-F está hecho de acero sin plomo AISI 1215 con un acabado de óxido negro de proceso propio y unico que produce un acabado brillante y fino, que al mismo tiempo aumenta el poder de sujeción y resiste la corrosión. Está fabricado de barras sólidas que se obtienen exclusivamente de molinos de América del Norte y es conforme a los reglamentos RoHS3 y REACH. MCLC-15-15-F se manufactura en nuestra fábrica de Marlborough, MA EE.UU. bajo estrictos controles utilizando procesos propios.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Agujero (B1) |
15 mm |
Agujero (B2) |
15 mm |
|
Chavetero (K1) |
5 mm |
Chavetero (K2) |
5 mm |
|
Penetración del eje máximo (B1) |
25,0 mm |
Penetración del eje máximo (B2) |
25,0 mm |
|
Diámetro exterior OD |
34 mm |
Tolerancia del agujero |
+0,050 mm / +0,012 mm |
|
Longitud L |
50 mm |
Máximo espacio requerido C MAX |
39,4 mm |
|
Tolerancia del eje recomendada |
+0,000 mm / -0,013 mm |
||
| Fastening Hardware | |||
|
Tornillo de abrazadera forjado |
M5 |
Material del tornillo |
Acero aleado con Nypatch |
|
Tamaño de la llave hexagonal |
4,0 mm |
Acabado de los tornillos |
Black Oxide |
|
Par de apriete |
9,5 Nm |
Ubicación del tornillo R |
12,0 mm |
|
Número de tornillos |
4 cada |
||
| Performance Specifications | |||
|
Par recomendado |
200 Nm |
Momento de inercia |
4.591 x 10-5 kg-m2 |
|
Velocidad máxima |
4.000 RPM |
Bearing Support Required |
No |
|
¿Revribimiento Nypatch® antivibratorio en los tornillos? |
Sí |
Honed Bores |
Sí |
|
¿Juego cero? |
Sí |
||
| Additional Information | |||
|
Especificación de material |
Barra de acero al carbono AISI 1215 |
Temperatura |
-40°C a 176°C |
|
Especificación de acabado |
Óxido negro de proceso caliente, impregnado con aceite nafténico, secado por centrifugación |
Fabricante |
Ruland Manufacturing |
|
País de origen |
EE.UU. |
peso |
0.262400 |
|
UPC |
634529013021 |
Tariff Code |
8483.60.8000 |
|
UNSPC |
31163009 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to the chemical Ethylene Thiourea, known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to Installation Instructions
- Align the MCLC-15-15-F one-piece rigid coupling on the two shafts to be connected. There should be no misalignment.
- Tighten the Nypatch® screws in two stages, starting with the inside screws. Using a 4.0 mm torque wrench, tighten the inside screws to 4.75 Nm which is half the recommended seating torque. Repeat for the outside screws, again tightening to half of the recommended seating torque.
- Tighten the screws to the full recommended seating torque of 9.5 Nm following the same pattern, starting with the inside screws first.
