Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Ruland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".

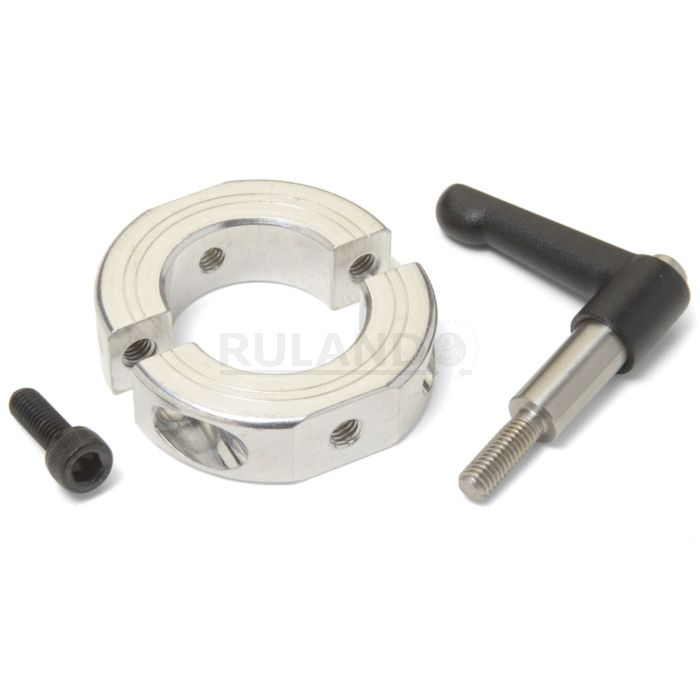

Explora más >> Ruland LV-OF-MSP-16-A es un collarin de eje de sujeción rápida, de dos piezas y con una palanca de sujeción con 16mm agujero, 34mm diámetro externo, y 13mm ancho. Está hecho de un COLLAR y manija. EL collarin, tiene en el OD una sección plana y agujeros con rosca para montar collarines de eje entre sí o componentes adyacentes. El diseño estilo abrazadera no daña el eje, es fácil de quitar y es ajustable indefinidamente. Los collarines de eje de dos piezas se pueden ensamblar en su lugar sin la necesidad de quitar otros componentes. Ruland sujeta ambas mitades de par en par durante todo el proceso de fabricación para un encaje perfecto y alineación exacta. El perno de rosca de la manija se usa en lugar del tornillo de collarin estándar. Cuando se combinan, las dos partes crean un collarin de eje que no requiere herramientas para instalar, quitar o reposicionar y es ideal para empaque, impresión y otras aplicaciones donde se necesitan cambios de configuración y ajustes frecuentes. Una vez que la palanca está instalada en el collarin de eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. El usuario puede reposicionar la manija ajustable sin perder la fuerza de sujeción levantando la manija y girándola 40° para bloquearlo en una nueva posición. Esto permite su uso en entornos con limitación de espacio donde 360° de rotación no es posible para asentar completamente la manija. OF-MSP-16-A está hecho de aluminio AISI 2024 de alta resistencia. LF30-CL-M5:15-ZS tiene una manija de acero zincado y un tornillo de rosca de acero inoxidable. Esta combinación de materiales permite un componente de sujeción y liberación rápida duradero que es adecuado para la mayoría de las aplicaciones industriales. La manija es de color negro para integrarse esteticamente mejor en la mayoría de los equipos. OF-MSP-16-A es manufacturado Ruland y LF30-CL-M5:15-ZS por Otto Ganter. LV-OF-MSP-16-A se fabrica conforme a los reglamentos RoHS3 y REACH.
| Dimension | |||
|---|---|---|---|
|
Agujero (B1) |
16 mm |
Tolerancia del agujero |
+0,050 mm / +0,012 mm |
|
Diámetro exterior OD |
34 mm |
Del centro a la parte superior de la manija H1 |
35,2 mm |
|
Ancho (W) |
13 mm |
Tolerancia del ancho |
+0,076 mm / -0,254 mm |
|
Longitud de la Manija |
30 mm |
Altura dla manija H2 |
35 mm |
|
Diámetro del cubo DH |
13 mm |
Longitud de la manga L2 |
15 mm |
|
Agujero de rosca para montaje |
M5 |
Distancia entre las partes planas |
30 mm |
|
Distancia entre parte plana y agujero (FB) |
7 mm |
Distancia recomendada |
1,59 mm |
|
Tolerancia del eje recomendada |
+0,000 mm / -0,013 mm |
||
| Fastening Hardware | |||
|
Rosca |
M5 |
Tamaño de la llave hexagonal |
4,0 mm |
|
Par de apriete |
9,5 Nm |
Ubicación del tornillo R |
12,50 mm |
|
Número de tornillos |
2 cada |
||
| Additional Information | |||
|
Clave de producto del collarín |
Clave de producto de la manija |
||
|
Material del collarín |
Aluminio |
Acabado del collarín |
Brillante |
|
Color de la manija |
negro |
Material de la manija |
Zinc |
|
Acabado de la manija |
Recubrimiento de polvo |
Material del inserto y del tornillo |
303 Stainless Steel |
|
Fabricante |
Ruland Manufacturing |
País de origen |
Collar de Eje - EE.UU. |
|
peso |
0.119200 |
UPC |
634529303436 |
|
Tariff Code |
8483.60.8000 |
UNSPC |
31162811 |
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to the chemical Soots, Benzene, Lead, Nickel (metallic), and Ethylene Thiourea
