JD10/15-92Y
$ 13,05

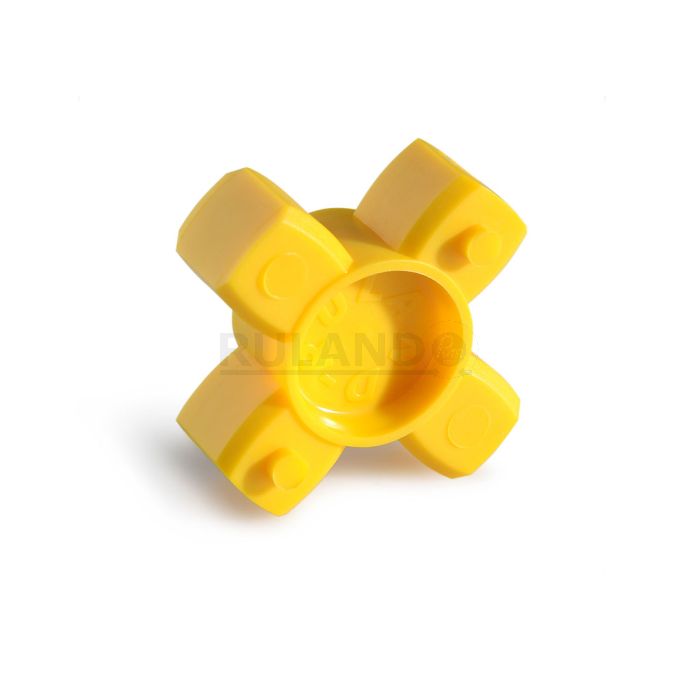

Ruland JD10/15-92Y, Estrella para acoplamiento de mordaza, 92 Shore A Amarillo, 0,590" (15,0mm) Diametro Exterior
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
Explore Similar Products
PRODUCT SPECIFICATIONS
Ruland JD10/15-92Y es una estrella para acoplamiento de mordaza sin juego, diseñado para enbonar en los cubos Ruland con un diámetro externo de 0.590 pulg / 15.0mm. Es un componente con diseño de tres piezas, que consta de dos cubos de aluminio y un inserto elastomérico llamado estrella que crea un acoplamiento liviano de baja inercia capaz de soportar velocidades hasta 8,000 RPM. Este acoplamiento con diseño de tres piezas es altamente personalizado ya que se adapta fácilmente a cubos de abrazadera o de tornillos de fijación con agujeros en pulgadas, métricos, con o sin chavetero. PART NUMBER está hecho de poliuretano y tiene una dureza SHORE brindando un buen equilibrio de amortiguación y capacidad de torsión. Los acoplamientos de mordaza Ruland tienen un diseño balanceado para reducir la vibración a altas velocidades. Los tornillos son métricos y su prueba de fuerza supera los estándares DIN 912 129 para una capacidad máxima del par. JD10/15-92Y se fabrica conforme a los reglamentos RoHS3 y REACH.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Diámetro exterior OD |
15,0 mm (0,590 pulg) |
||
| Performance Specifications | |||
|
Par recomendado |
5 pulg-lb (0,57 Nm) |
Desalineación angular |
0,9° |
|
Pico del par de transmisión |
10 pulg-lb (1,1 Nm) |
Desalineación paralela |
0,004 pulg (0,10 mm) |
|
Rigidez torsional |
3,7 lb-pulg/Deg (0,42 Nm/Deg) |
Momento de inercia |
0.00005 lb-in2 (1.522 X 10-8 kg-m2) |
|
Movimiento axial |
0,020 pulg (0,51 mm) |
Velocidad máxima |
8,000 RPM |
|
Bearing Support Required |
sí |
¿Juego cero? |
Sí |
| Additional Information | |||
|
peso |
0.000600 |
Temperatura |
23°C a 82°C |
|
Especificación de material |
Yellow Spider |
Especificación de acabado |
Plain |
|
Fabricante |
Ruland Manufacturing |
UPC |
634529068939 |
|
País de origen |
EE.UU. |
Tariff Code |
8483.60.8000 |
|
UNSPC |
31163011 |
Recommended Gap Between Hubs |
0,020 pulg (0,50 mm) |
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Nota 2 |
Torque ratings for the couplings are based on the physical limitations/failure point of the spiders. Under normal/typical conditions the hubs are capable of holding up to the nominal torque of the spiders. In some cases especially when the smallest standard bores are used or where shafts are undersized slippage on the shaft is possible below the nominal torque of the spiders. Keyways are available to provide additional torque capacity in the shaft/hub connection when required. Please consult technical support for more assistance. |
|
Prop. 65 |
This product does not require a warning. |
||
Installation Instructions
- Align the bores of the jaw coupling hubs on the shafts that are to be joined and determine if the misalignment parameters are within the limits of the coupling.(Angular Misialignment: 0.9 deg, Parallel Misalignment: 0.004 in (0.10 mm), Axial Motion: 0.02 in (0.51 mm))
- Fully tighten the screw(s) on the first hub to the recommended seating torque using a hex torque wrench.
- Insert a spider into the jaws of the first hub until the raised points contact the base of the hub.
- Insert the jaws of the second hub into the spider openings until the raised points contact the base of the second hub. Some force will be required to insert the second hub. This is normal.
- Assure that a gap is maintained between the two hubs so there is no metal to metal contact. Fully tighten the screw(s) on the second hub to the recommended seating torque.
