IPLW-6-6-1/2X13-F
$23,81

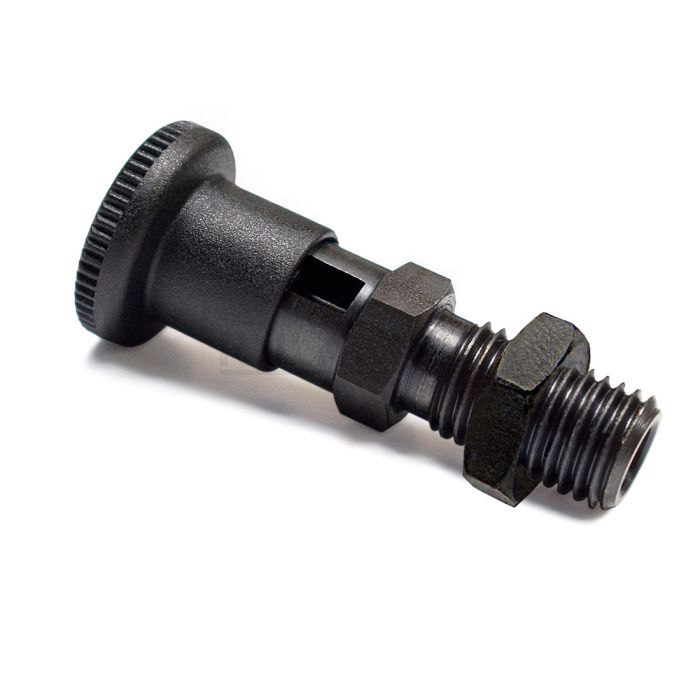

Ruland Indexing Plunger, Lock-Out, With Locknut, Thread 1/2x13, Pin Diameter 6mm, Knob Diameter 23mm, L 48mm, Steel
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
Explore Similar Products
PRODUCT SPECIFICATIONS
Ruland IPLW-6-6-1/2X13-F is a steel indexing plunger with lock-out and a locknut. It has a 6mm pin diameter, 6mm pin length, 1/2x13 thread, 22mm tapped thread length, 23mm knob diameter, and 48mm overall length. This indexing plunger is commonly used for height adjustments, rotational or swivel limits, and as a quick way to detach a movable component from a stationary one. The threaded body allows it to be installed directly onto a machine or component. To operate, the user simply retracts the knob pulling the pin into the body of the plunger allowing a previously fixed component to be moved. The lockout feature of IPLW-6-6-1/2X13-F allows the user to turn the knob 90 degrees once the pin has been retracted to lock the pin in-place until the component is in the desired location. While locked out, a notch in the plunger holds the knob in place preventing it from slipping into the unlocked position due to system vibration or a user accidentally bumping the knob. Once the desired location is reached, the user turns the knob 90 degrees to reactivate the locking mechanism to fix the component in-place. The locknut allows the user to provide an axial stop ensuring precise positioning of the indexing plunger at all times. The knob of IPLW-6-6-1/2X13-F partially encloses the top of the plunger body, allowing less debris to enter the mechanism, which is critical when used in environments that commonly have metal chips and other contaminants. It is manufactured by Otto Ganter, stocked by Ruland, and RoHS3 compliant.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
OG Overall Length |
48 mm |
OG Body Length 2 |
22 mm |
|
Rosca (TH) |
1/2 pulg - 13 TPI |
Altura de la perilla H1 |
20 mm |
|
Diámetro de la perilla D1 |
23 mm |
Diámetro del pasador D2 |
6 mm |
|
Longitud del pasador L3 |
6 mm |
Altura de la contratuerca HN1 |
6 mm |
|
Altura de la contratuerca 2 HN2 |
6 mm |
Tamaño de la tuerca hexagonal |
14 mm |
| Additional Information | |||
|
Carga inicial del resorte |
6,5 N |
Carga final del resorte |
19 N |
|
Tolerancia de la pasador del émbolo |
-0,02/-0,05 mm |
Tolerancia a los agujeros |
+0,012/-0 mm |
|
peso |
0.073700 |
Temperatura |
-40°C a 110°C |
|
Fabricante |
JW Winco/ Otto Ganter |
UPC |
634529229774 |
|
País de origen |
Alemania |
Tariff Code |
7318.29.0000 |
|
UNSPC |
31162809 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to chemicals including Soots and Nickel (metallic), known to the State of California to cause cancer. For more information go to Artículos relacionados
