FHT-MCL-10E-AN
$ 53,94

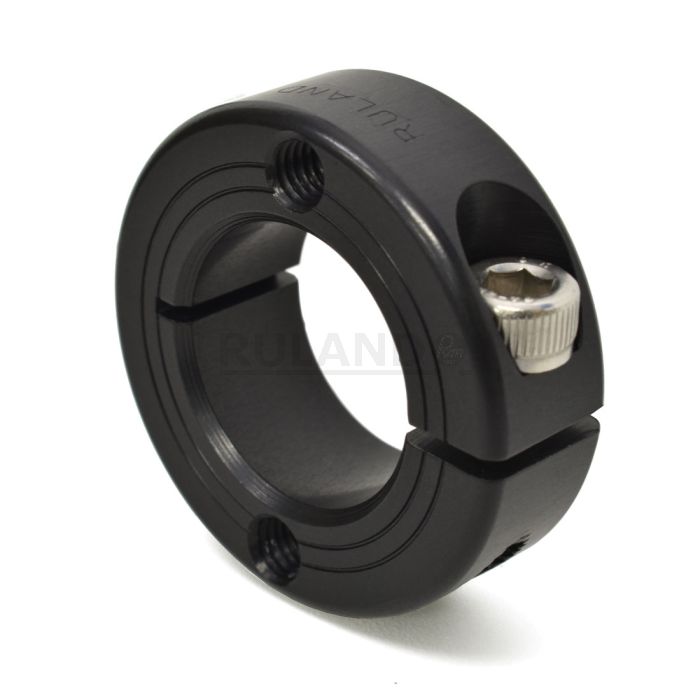

Ruland FHT-MCL-10E-AN, 5/8" Face Mount Shaft Collar with Tapped Hole, Anodized Aluminum, One-Piece Clamp Style, 34mm OD, 13mm Width
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
Explore Similar Products
PRODUCT SPECIFICATIONS
Ruland FHT-MCL-10E-AN is a one-piece shaft collar with a 0.6250" bore, 34mm OD, and 13mm width. FHT-MCL-10E-AN has tapped holes for mounting shaft collars to sprockets, pulleys, metallic plates, or other components. Tapped holes allow for a secure connection between the shaft collar and mated component. The clamp style design does not mar the shaft, is easy to remove, and is indefinitely adjustable. Equipment manufacturers benefit from the tightly controlled face to bore perpendicularity (TIR of ≤ .05mm). Perpendicularity is critical for alignment when the shaft collar is used as a load bearing face, mechanical stop, or for mounting components such as gears or bearings. Proprietary processes have been developed by Ruland to maintain superior fit, finish, and holding power. FHT-MCL-10E-AN is stamped with the Ruland name and bore size for ease of identification. Forged screws test beyond DIN 912 12.9 standards to ensure maximum holding power. FHT-MCL-10E-AN is machined from solid bar stock to a fine burr free finish and sourced exclusively from North American mills. Ruland uses high grade 2024 aluminum with an anodized finish for increased screw seating torque and added corrosion resistance. It is RoHS3 and REACH compliant and manufactured in our Marlborough, MA factory under strict controls using proprietary processes.
PRODUCT SPECIFICATIONS
| Dimension | |||
|---|---|---|---|
|
Agujero (B1) |
0,6250 pulg |
Tolerancia del agujero |
+0,0020 pulg / +0,0005 pulg |
|
Diámetro exterior OD |
34 mm |
Máximo espacio requerido C MAX |
39,3 mm |
|
Ancho (W) |
13 mm |
Tolerancia del ancho |
+0,076 mm / -0,254 mm |
|
Hole to Center |
12,47 mm |
Hole to Hole |
24,94 mm |
|
Agujero de rosca para montaje |
M5 |
Tolerancia del eje recomendada |
+0,0000 pulg / -0,0005 pulg |
| Fastening Hardware | |||
|
Tornillo de abrazadera forjado |
M5 |
Material del tornillo |
Series de acero inoxidable 18-8 300 |
|
Tamaño de la llave hexagonal |
4,0 mm |
Acabado de los tornillos |
Bright |
|
Par de apriete |
5,4 Nm |
Ubicación del tornillo R |
12,50 mm |
|
Número de tornillos |
1 cada |
||
| Recommended Installation Tools | |||
|
Recommended Torque Wrench |
Recommended Hex Key |
||
| Additional Information | |||
|
Especificación de material |
Barra de aluminio 2024-T351 |
Temperatura |
-40°C a 93°C |
|
Especificación de acabado |
Anodizado con Sulfúrico MIL-A-8625 Tipo II, Clase 2 y ASTM B580 Tipo B Anodizado Negro |
Fabricante |
Ruland Manufacturing |
|
País de origen |
EE.UU. |
peso |
0.055370 |
|
UPC |
63452937747 |
Tariff Code |
8483.60.8000 |
|
UNSPC |
31162811 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to the chemical Nickel (metallic), known to the State of California to cause cancer. For more information go to Artículos relacionados
