CPFRG23/37-AT
$ 15,58

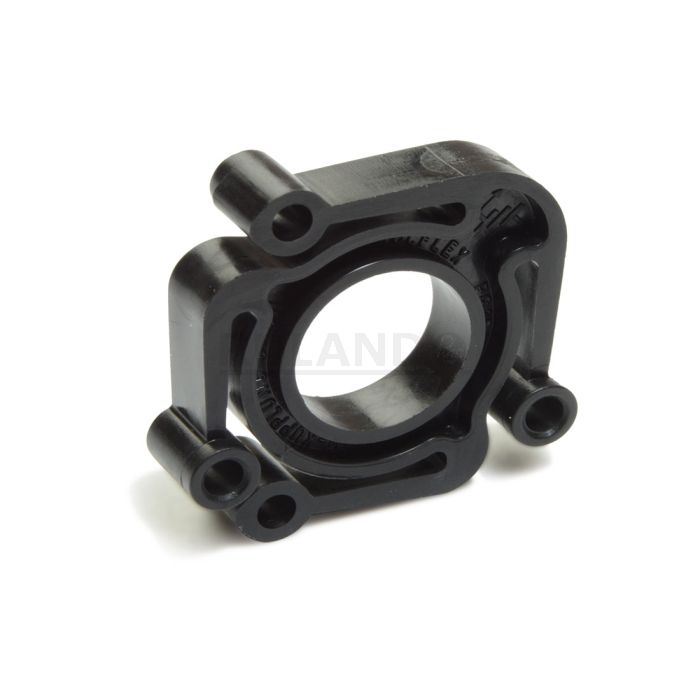

Ruland CPFRG23/37-AT, Controlflex Coupling Frog, Acetal, 1.457in (37.0mm) OD
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
PRODUCT SPECIFICATIONS
Ruland CPFRG23/37-AT is a Controlflex coupling insert designed to fit hubs that have an OD of 1.457" / 37.0mm. It is a component in a three- or four-piece design consisting of two aluminum hubs mounted by pins to one or two acetal inserts creating a lightweight low inertia coupling capable of speeds up to 15,000 RPM. This multi-piece design allows for a highly customizable coupling that easily combines clamp hubs with inch, metric, keyed, and keyless bores. Controlflex couplings have a balanced design for reduced vibrations at high speeds, can accommodate all forms of misalignment, and are an excellent fit for encoders, tachometers, and light duty stepper servo positioning applications. Hardware is metric and tests beyond DIN 912 12.9 standards for maximum torque capabilities. CPFRG23/37-AT is RoHS3 and REACH compliant.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Inserto de controlflex F |
0,563 pulg (14.3 mm) |
Diámetro exterior OD |
37,0 mm (1,457 pulg) |
| Performance Specifications | |||
|
Torque Specifications Hub |
Torque ratings vary with hub selection |
Misalignment Hub |
Misalignment ratings vary with hub selection |
| Additional Information | |||
|
peso |
0.003800 |
Temperatura |
-30°C a 80°C |
|
Especificación de material |
Acetal |
Fabricante |
Schmidt Kupplung |
|
UPC |
634529223048 |
País de origen |
Alemania |
|
Tariff Code |
8483.60.8000 |
UNSPC |
31163022 |
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to the chemical Formaldehyde, known to the State of California to cause cancer. For more information go to Installation Instructions
- Align the bores of the controlflex coupling hubs on the shafts that are to be joined and determine if the misalignment parameters are within the limits of the coupling. (Select Hub for misalignment parameters.)
- Rotate the hubs on the shaft so the drive pins are 90° from each other.
- Place one hub at the end of the shaft. Tighten the clamp screw to the recommended seating torque.
- Place an insert(s) with the standoffs facing the hub over the pins of the hub that was just installed.
- Align the drive pins on the second hub to match the holes in the insert(s).
