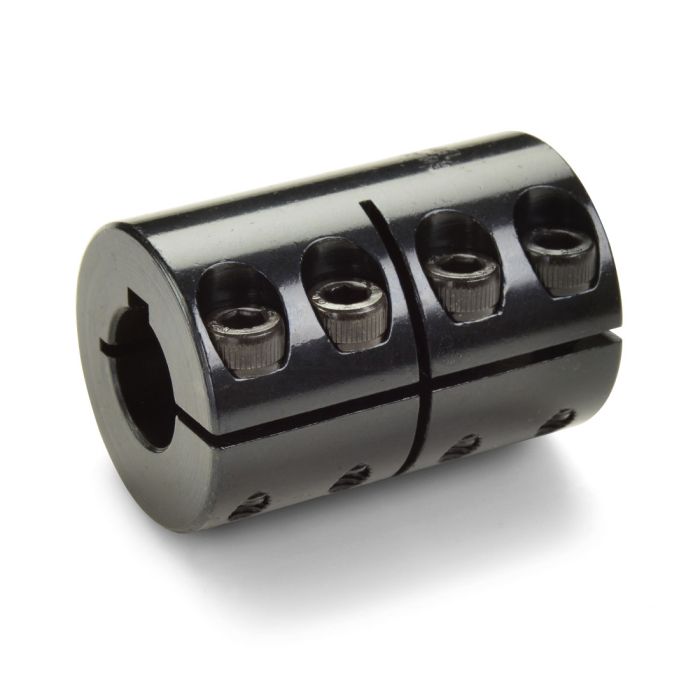

Explora más >> Ruland CLC-18-18-F es un acoplamiento rígido de una pieza con 1,1250 pulg x 1,1250 pulg agujeros, 1 7/8 pulg diámetro externo, 3 1/8 pulg longitud, y 1/4 pulg x 1/4 pulg chaveteros. Tiene agujeros bruñidos de precisión para garantizar que sean colineales y no introduzcan desalineación o vibración en el sistema, lo que lo hace recomendables para aplicaciones de alta precisión, así como para conexiones de eje a eje. El propio recubrimiento Nypatch® antivibración en los tornillos permite un asentamiento uniforme del tornillo, instalaciones repetidas de tornillos, evita el desgaste y mantiene alta fuerza de sujeción. Elimina la necesidad de atornillar los tornillos al recibirlos, lo que reduce considerablemente el tiempo de instalación. Las pruebas de fueza al tornillo forjado superan las normas ANSI para garantizar la máxima fuerza de sujeción. Se mantiene una tolerancia del diámetro estrictamente controlada de +0,0020" / +0,0005". CLC-18-18-F está hecho de acero sin plomo AISI 1215 con un acabado de óxido negro de proceso propio y unico que produce un acabado brillante y fino, que al mismo tiempo aumenta el poder de sujeción y resiste la corrosión. Está fabricado de barras sólidas que se obtienen exclusivamente de molinos de América del Norte y es conforme a los reglamentos RoHS3 y REACH. CLC-18-18-F se manufactura en nuestra fábrica de Marlborough, MA EE.UU. bajo estrictos controles utilizando procesos propios.
| Dimensions | |||
|---|---|---|---|
|
Agujero (B1) |
1,1250 pulg |
Agujero (B2) |
1,1250 pulg |
|
Chavetero (K1) |
1/4 pulg |
Chavetero (K2) |
1/4 pulg |
|
Penetración del eje máximo (B1) |
1,562 pulg |
Penetración del eje máximo (B2) |
1,562 pulg |
|
Diámetro exterior OD |
1 7/8 pulg |
Tolerancia del agujero |
+0,0020 pulg / +0,0005 pulg |
|
Longitud L |
3 1/8 pulg |
Máximo espacio requerido C MAX |
2,182 pulg |
|
Tolerancia del eje recomendada |
+0,0000 pulg / -0,0005 pulg |
||
| Fastening Hardware | |||
|
Tornillo de abrazadera forjado |
1/4-28 |
Material del tornillo |
Acero aleado con Nypatch |
|
Tamaño de la llave hexagonal |
3/16 pulg |
Acabado de los tornillos |
Black Oxide |
|
Par de apriete |
170 lb-pulg |
Ubicación del tornillo R |
0,748 pulg |
|
Número de tornillos |
4 cada |
||
| Performance Specifications | |||
|
Par recomendado |
4400 pulg-lb |
Momento de inercia |
0.8793 lb-in2 |
|
Velocidad máxima |
4.000 RPM |
Bearing Support Required |
No |
|
¿Revribimiento Nypatch® antivibratorio en los tornillos? |
Sí |
Honed Bores |
Sí |
|
¿Juego cero? |
Sí |
||
| Additional Information | |||
|
Especificación de material |
Barra de acero al carbono AISI 1215 |
Temperatura |
-40°C a 176°C |
|
Especificación de acabado |
Óxido negro de proceso caliente, impregnado con aceite nafténico, secado por centrifugación |
Fabricante |
Ruland Manufacturing |
|
País de origen |
EE.UU. |
peso |
0.659800 |
|
UPC |
634529001745 |
Tariff Code |
8483.60.8000 |
|
UNSPC |
31163009 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
