ATCL-14-6-SS
$ 37,00

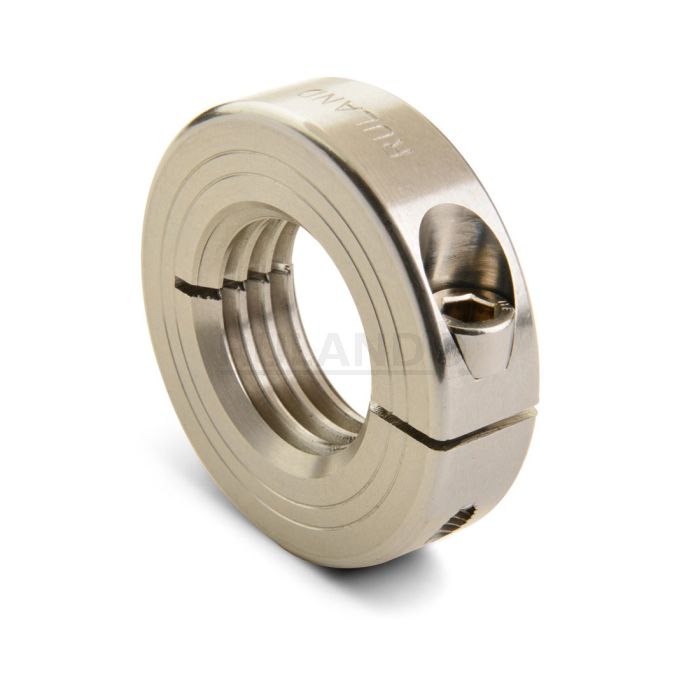

Ruland ATCL-14-6-SS, 7/8" - 6 TPI Acme Threaded Shaft Collar, 303 Stainless Steel, One-Piece Clamp Style, 1 5/8" OD, 0.500" Width
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
- Collarínes de Eje con Manija de Sujeción
Este set Ruland combina un collarín de eje de una o dos piezas con una palanca de sujeción para hacer un collarín de eje de liberación rápida. El perno de rosca en la palanca de sujeción ajustable se utiliza en lugar de tornillo estándar para collarín. Cuando se combinan las dos piezas, crean un collarín de eje con manija de trinquete que no requiere herramientas para instalarlo, quitar o reposicionarlo y es ideal para el embalaje, la impresión y otras aplicaciones donde se necesitan cambios y ajustes de configuración frecuentes. Una vez que la palanca está instalada en el collarín del eje, los usuarios simplemente giran la palanca hasta alcanzar el par deseado. Agujeros en tamaños de 3/8" a 1 1/2" y 11mm a 40mm. Los collarínes están disponibles en aluminio anodizado, aluminio liso, acero inoxidable 303, acero inoxidable 316, acero, plástico y cincado. La palanca de sujeción se compone de una manija cincada fundida a presión de color negro o naranja y un perno de rosca de acero inoxidable 303.
Explora más >>
Acoplamientos de HendiduraRuland ofrece dos estilos de acoplamiento de hendidura. La serie RL cuenta con un cuerpo más largo que permite una mayor rigidez torsional y alojamiento de desalineación. La serie RS tiene un cuerpo más corto para aumentar la velocidad y un mejor ajuste en instalaciones compactas. Los acoplamientos de hendidura están disponibles con abrazadera o tornillos de fijación. Los de tornillo de fijación ofrecen mayores capacidades de RPM (hasta 700,000 RPM) y tamaños de micro-agujero a partir de 1,5 mm. Los acoplamientos de hendidura son fabricados por Reliance Precision Ltd., en su fábrica de Cork, Irlanda y cumplen con RoHS3 y REACH. Ruland los almacena. Los acoplamientos de hendidura tienen agujeros en tamaños de 1,5 mm a 12 mm o 1/8" a 3/8".
Explora más >>
PRODUCT SPECIFICATIONS
Ruland ATCL-14-6-SS is an acme threaded one-piece shaft collar with a 7/8" - 6 TPI bore, 1 5/8" OD, and 0.500" width. ATCL-14-6-SS has higher axial holding power than round bore shaft collars of similar size. Ruland double taps threads to ensure a precise and burr-free finish allowing for easy installation and removal, proper fit, and extended shaft life. The clamp style design will not mar the shaft. ATCL-14-6-SS is commonly used for guiding, spacing, stopping, mounting, and component alignment. Equipment manufacturers benefit from the tightly controlled face to bore perpendicularity (TIR of ≤ .002"). Perpendicularity is critical for alignment when the shaft collar is used as a load bearing face, mechanical stop, or for mounting components such as gears or bearings. Proprietary processes have been developed by Ruland to maintain superior fit, finish, and holding power. ATCL-14-6-SS is stamped with the Ruland name and bore size for ease of identification. Forged screws test beyond ANSI standards to ensure maximum holding power. It is manufactured from solid bar stock sourced from select North American mills and machined to a fine burr free finish. Ruland uses 303 stainless steel with hardware of like material for consistent corrosion resistance. Stainless steel hardware undergoes a proprietary surface treatment process to prevent galling. ATCL-14-6-SS is RoHS3 and REACH compliant and manufactured in our Marlborough, MA factory under strict controls using proprietary processes.
PRODUCT SPECIFICATIONS
| Dimensions | |||
|---|---|---|---|
|
Agujero de rosca (B1) |
7/8 pulg - 6 TPI |
Thread Class |
2G |
|
Diámetro exterior OD |
1 5/8 pulg |
Ancho (W) |
0,500 pulg |
|
Máximo espacio requerido C MAX |
1,808 pulg |
Tolerancia del ancho |
+0,003 pulg/ -0,010 pulg |
|
Tolerancia del eje recomendada |
+0,0000 pulg / -0,0005 pulg |
||
| Fastening Hardware | |||
|
Tornillo de abrazadera forjado |
1/4-28 |
Material del tornillo |
Series de acero inoxidable 18-8 300 |
|
Tamaño de la llave hexagonal |
3/16 pulg |
Acabado de los tornillos |
Bright |
|
Par de apriete |
110 lb-pulg |
Ubicación del tornillo R |
0,610 pulg |
|
Número de tornillos |
1 cada |
||
| Recommended Installation Tools | |||
|
Recommended Torque Wrench |
Recommended Hex Key |
||
| Additional Information | |||
|
Especificación de material |
Barra austenítica no magnética tipo AISI 303 |
Temperatura |
-40°C a 176°C |
|
Especificación de acabado |
Bright, No Plating |
Fabricante |
Ruland Manufacturing |
|
País de origen |
EE.UU. |
peso |
0.207170 |
|
UPC |
63452928751 |
Tariff Code |
8483.60.8000 |
|
UNSPC |
31162811 |
||
| Product Notes | |||
|
Nota 1 |
Performance ratings are for guidance only. The user must determine suitability for a particular application. |
Prop. 65 |
|
WARNING This product can expose you to the chemical Nickel (metallic), known to the State of California to cause cancer. For more information go to Installation Instructions
- Use the ATCL-14-6-SS acme threaded shaft collar as it is received.
- Wipe the bore clean.
- Apply a thin coat of light oil to the shaft.
- Place the collar onto the desired shaft location and tighten it using a 3/16 in hex wrench until a slight resistance is felt.
- Wring collar into its final position and tighten the screw to the full recommended seating torque of 110 lb-in using a 3/16 in torque wrench.
