    SP-8HX-SS

    33,25 €
    Artikeldetails Datenblatt
    Merken
    Email
    Menge Preis (USD)
    1 33,25 €
    20 30,23 €
    60 25,19 €
    100 22,67 €
    250 Angebot anfordern
    Auf Lager
    Registered users receive a 5% discount
    Nur noch 1 verfügbar
    Ruland SP-8HX-SS, 1/2" Sechskant-Bohrung Klemmring, 1.4305 (X10CrNiS189) Edelstahl, Zweiteilig, 1 1/8" außendurchmesserm, 0.406" breite

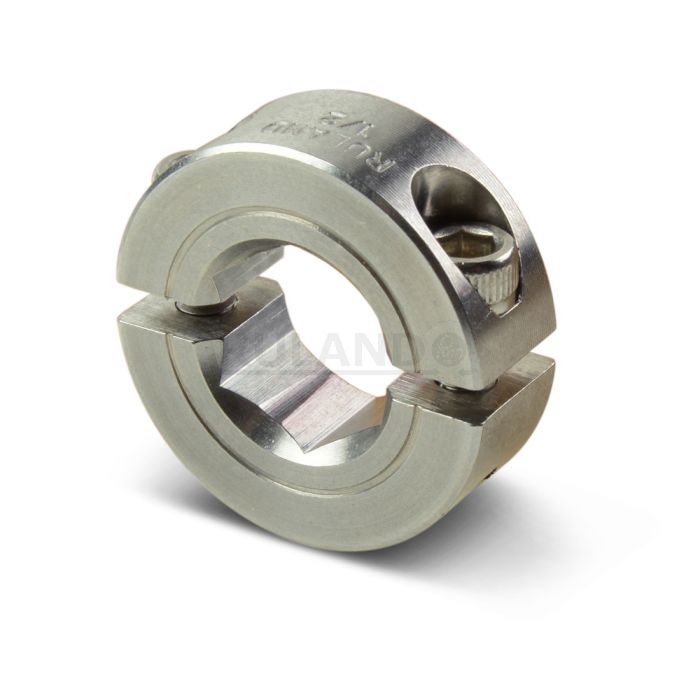

    main product photo

    Ähnliche Produkte

    PRODUKTSPEZIFIKATIONEN

    Ruland SP-8HX-SS ist ein zweiteiliger Klemmring mit 0.5000 zoll bohrung, 1 1/8 zoll außendurchmesserm und 0.406 zoll breite. Es hat eine Sechskantbohrung, die nützlich ist, wenn der Ring in einer formschlüssigen Antriebsanwendung verwendet wird. Das Klemm-Design beschädigt die Welle nicht, lässt sich leicht entfernen und ist unbegrenzt einstellbar. SP-8HX-SS wird üblicherweise zur Führung, Abstandhalten, Anhalten, Montieren und Ausrichten von Komponenten verwendet. Gerätehersteller profitieren von der eng tolerierten Rechtwinkligkeit von Stirnfläche zur Bohrung (TIR von ≤ 0,002 zoll). Die Rechtwinkligkeit ist entscheidend für die Ausrichtung, wenn der Wellenring als Lauffläche, mechanischer Anschlag oder zur Montage von Komponenten wie Zahnrädern oder Lagern verwendet wird. Ruland hat firmeneigene Prozesse entwickelt, um eine überragende Passform, Verarbeitung und Haltekraft zu gewährleisten. SP-8HX-SS ist mit dem Ruland-Namen und der Bohrungsgröße versehen, um die Identifizierung zu erleichtern. Die Hälften bleiben während des gesamten Fertigungsprozesses zusammen, um Passgenauigkeit und Ausrichtung zu gewährleisten. Geschmiedete Schrauben getestet nach ANSI-Standard für maximale Haltekraft. SP-8HX-SS wird mit hochwertiger, gradfreier Oberfläche aus Stangenmaterial gefertigt, welches ausschließlich aus nordamerikanischen Stahlwerken bezogen wird. Ruland verwendet 1.4305 (X10CrNiS189) Edelstahl immer zusammen mit Schrauben aus dem gleichem Material für einheitliche Korrosionsbeständigkeit. Edelstahlschrauben werden einer hauseigenen Oberflächenbehandlung unterzogen, um Reibschweißen zu vermeiden. Es ist RoHS3- und REACH-konform und wird in unserem Werk in Marlborough, Massachusetts, USA unter strengen Kontrollen und unter Verwendung hauseigener Prozesse hergestellt.

    PRODUKTSPEZIFIKATIONEN

    Abmessungen

    Bohrung (B1)

    0,5000 zoll

    Bohrungstoleranz

    +0,0020 zoll / +0,0005 zoll

    Außendurchmesser (OD)

    1 1/8 zoll

    Platzbedarf C MAX

    1,281 zoll

    Breite (W)

    0,406 zoll

    Breitentoleranz

    +0,003 zoll/ -0,010 zoll

    Empfohlenes Spaltmaß

    0,063 zoll

    Empfohlene Wellentoleranz

    +0,0000 zoll / -0,0005 zoll
    Befestigungsschraube

    Innensechskantschraube

    #8-32

    Schraubenwerkstoff

    18-8 Cr-Ni Rostfreier Stahl

    Größe Sechskantschlüssel

    9/64 zoll

    Schraubenoberfläche

    Glänzend Poliert

    Anzugsmoment

    28 lb-zoll

    Schraubenposition (R)

    0,406 zoll

    Anzahl der Schrauben

    je 2
    zusätzliche Information

    Materialspezifikation

    1.4305 Austenitischer Stahl, nicht magnetisch, Stangenmaterial

    Spezifikation Oberflächenbehandlung

    Glänzend Poliert

    Hersteller

    Ruland Manufacturing

    Herkunftsland

    USA

    Temperaturbereich

    -40°C bis 176°C

    Gewicht (kg)

    0.037000

    UPC

    634529214909

    Tariff Code

    8483.60.8000

    UNSPC

    31162811
    Produkthinweise

    Anmerkung 1

    Leistungsdaten stellen keine Garantie dar, sondern liefern Hilfe für eigene Tests und Auswertungen für spezielle Anwendungen.

    Prop 65

    WARNING This product can expose you to the chemical Nickel (metallic), known to the State of California to cause cancer. For more information go to www.P65Warnings.ca.gov.

    Installationsanleitung

    1. Use the SP-8HX-SS hex bore shaft collar as it is received.
    2. Wipe the bore clean.
    3. Apply a thin coat of light oil to the shaft.
    4. Place the collar onto the desired shaft location and tighten it using a 9/64 in hex wrench until a slight resistance is felt.
    5. Be sure to maintain the gap of 0.063 in between the two halves of the collar during installation.
    6. Wring collar into its final position and tighten the screw to the full recommended seating torque of 28 lb-in using a 9/64 in torque wrench.
