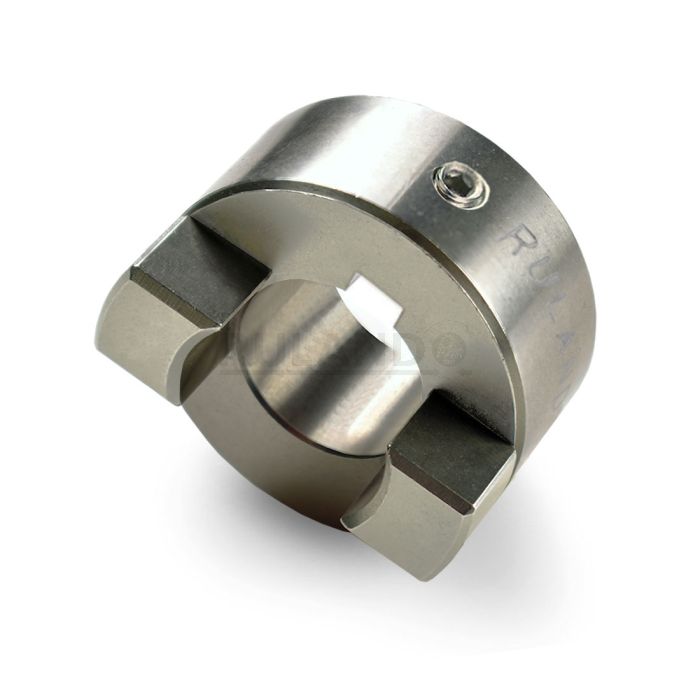

    main product photo

    OSC21-8-SS

    141,68 €
    Artikeldetails Datenblatt
    Merken
    Email
    Menge Preis (USD)
    1 141,68 €
    10 128,81 €
    25 96,18 €
    50 57,75 €
    100 Angebot anfordern
    In Production Lead Time: 1 Week or Less
    Ruland OSC21-8-SS, 1/2" Oldham Kupplungsnabe, 1.4305 (X10CrNiS189) Edelstahl, stellschraube mit passfedernut, 1.313" außendurchmesserm, 0.590" länge

    Ähnliche Produkte

    PRODUKTSPEZIFIKATIONEN

    Ruland OSC21-8-SS ist eine Oldham-Kupplungsnabe mit Gewindestiften und 0.5000 zoll bohrung, 1.313 zoll außendurchmesserm, 0.590 zoll länge und 1/8 zoll passfedernut. Es ist Bestandteil eines dreiteiligen Designs, das aus zwei Naben aus rostfreiem Stahl besteht, deren Nuten in eine passende Kupplungsscheibe eingepresst werden. Dieses dreiteilige Design ermöglicht eine hochgradig anpassbare Kupplung, die das einfache Kombinieren von Klemm- oder Gewindestiftnaben mit zölligen- oder metrischen Bohrungen mit und ohne Paßfedernut erlaubt. Zwischenstücke sind aus Acetal-Kunststoff für Spielfreiheit und hohe Verwindungssteifigkeit, Nylon für Stoßdämpfung und Dämpfung sowie PEEK für Hochtemperatur- und Reinraumumgebungen erhältlich. OSC21-8-SS kann alle Formen der Fehlausrichtung aufnehmen und ist besonders nützlich bei Anwendungen mit hohen parallelen Fehlausrichtungen (bis zu 10% des außendurchmesserm). Es arbeitet mit geringen Lagerbelastungen und schützt empfindliche Systemkomponenten wie Lager. Das gewuchtete Design reduziert die Vibrationen bei Geschwindigkeiten von bis zu 6.000 U / min. Alle Schrauben sind metrisch und entsprechen DIN 912 12.9 für maximale Drehmomente. OSC21-8-SS wird aus Stangenmaterial gefertigt, das ausschließlich aus nordamerikanischen Stahlwerken stammt und ist RoHS3- und REACH-konform. Es wird in unserem Werk in Marlborough, Massachusetts, USA, unter strengen Kontrollen in hauseigenen Prozessen hergestellt.

    PRODUKTSPEZIFIKATIONEN

    Abmessungen

    Bohrung (B1)

    0,5000 zoll

    Passfedernut (K)

    1/8 zoll

    Außendurchmesser (OD)

    33,3 mm (1,313 zoll)

    Max. Nabentiefe (B1)

    0,590 zoll

    Bohrungstoleranz

    +0,001 zoll / -0,000 zoll

    Nabenbreite (LH)

    0,590 zoll

    Länge (L)

    47,6 mm (1,875 zoll)

    Empfohlene Wellentoleranz

    +0,0000 zoll / -0,0005 zoll
    Befestigungsschraube

    Gewindestift mit Innensechskant

    M4

    Anzahl der Schrauben

    je 2 90° auseinander

    Schraubenwerkstoff

    18-8 Cr-Ni Rostfreier Stahl

    Schraubenoberfläche

    Glänzend Poliert

    Anzugsmoment

    1,76 Nm

    Größe Sechskantschlüssel

    2,0 mm
    Leistungsbeschreibungen

    Torque Specifications

    Torque ratings vary with insert selection

    Winkelversatz

    0,5°

    Paralellversatz

    0,008 zoll (0,20 mm)

    Max Paralellversatz

    0,131 zoll (3,33 mm)

    Axialbewegung

    0,006 zoll (0,15 mm)

    Trägheitsmoment

    0.0544 lb-in2

    Maximale Geschwindigkeit

    4.500 U/min

    Recommended Inserts

    OD21/33-AT, OD21/33-NL, OD21/33-PEK

    Bearing Support Required

    Ja

    spielfrei?

    Ja

    Ausgewogenes Design?

    Ja

    Mechanical Fuse

    Ja
    zusätzliche Information

    UPC

    634529239735

    Herkunftsland

    USA

    Materialspezifikation

    1.4305 Austenitischer Stahl, nicht magnetisch, Stangenmaterial

    Oberflächenverarbeitung

    Glänzend Poliert

    Spezifikation Oberflächenbehandlung

    Glänzend Poliert

    Hersteller

    Ruland Manufacturing

    Temperaturbereich

    Acetal -23°C bis 65°C
    Nylon -23°C bis 54°C
    PEEK -23°C bis 148°C

    Gewicht (kg)

    0.099000

    Tariff Code

    8483.60.8000

    UNSPC

    31163015
    Produkthinweise

    Anmerkung 1

    Leistungsdaten stellen keine Garantie dar, sondern liefern Hilfe für eigene Tests und Auswertungen für spezielle Anwendungen.

    Anmerkung 2

    Die Drehmomentangaben basieren auf den Bruchdrehmomenten der Übertragungsscheiben. Unter normalen/typischen Bedingungen können die Naben diesen Drehmoment sicher übertragen. Bitte kontaktieren sie uns zur weiteren Beratung.

    Prop 65

    WARNING This product can expose you to the chemical Nickel (metallic), known to the State of California to cause cancer. For more information go to www.P65Warnings.ca.gov.

    Installationsanleitung

    1. Align the bores of the OSC21-8-SS oldham coupling hubs on the shafts that are to be joined and determine if the misalignment parameters are within the limits of the coupling. (Angular Misalignment: 0.5° Parallel Misalignment: 0.008 in (0.20 mm), Axial Motion: 0.006 in (0.15 mm))
    2. Rotate the hubs on the shaft so the drive tenons are located 90° from each other.
    3. Place a torque disk so one groove fits over the drive tenons of a hub and center the disk by hand.
    4. Insert a shim with the thickness of the coupling's axial motion rating into the groove of the torque disk.
    5. Slide the tenons of the second hub into the mating groove in the disk until it touches the shim stock.
    6. Fully tighten the M4 screw(s) on each hub to the recommended seating torque of 1.76 Nm using a 2.0 mm hex torque wrench.
    7. Remove the shim stock to leave a small gap between the top of the drive tenons and the torque disk to allow for axial movement.
