ENCL20-6-A
7,07 €

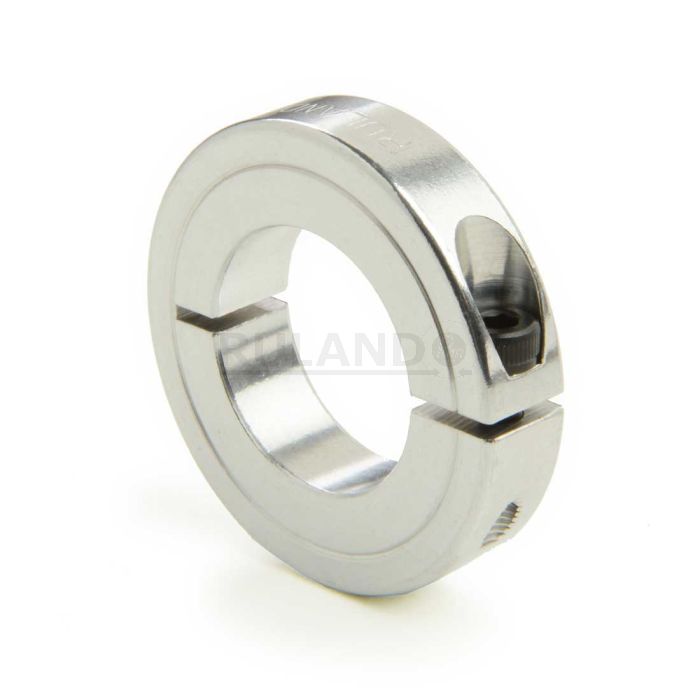

Ruland ENCL20-6-A, 3/8" Dünner Klemmring, Aluminium, Einteilige , 0.787" außendurchmesserm, 0.217" breite
Due to Microsoft's discontinuation of updates, including security, certain functionality such as checkout and CAD may not work for you. We recommend using Google Chrome, Microsoft Edge, Firefox, or Safari to ensure full functionality.Thank you - the Ruland team
Ähnliche Produkte
PRODUKTSPEZIFIKATIONEN
Ruland ENCL20-6-A ist ein einteiliger Klemmring mit 0.3750 zoll bohrung, 0.787 zoll außendurchmesserm und 0.217 zoll breite. Das Design der schmalen Serie reduziert das Gewicht und ermöglicht den Einsatz bei begrenztem Platz. Es hat die Vorteile der Klemmausführung, den Schaft nicht zu beschädigen, ist leicht zu entfernen und unbegrenzt oft nachjustierbar und wird üblicherweise zum Führen, Abstand, Anhalten, Montieren und Ausrichten von Komponenten verwendet.. Gerätehersteller profitieren von der eng tolerierten Rechtwinkligkeit von Stirnfläche zur Bohrung (TIR von ≤ 0,002 zoll). Die Rechtwinkligkeit ist entscheidend für die Ausrichtung, wenn der Wellenring als Lauffläche, mechanischer Anschlag oder zur Montage von Komponenten wie Zahnrädern oder Lagern verwendet wird. Ruland hat firmeneigene Prozesse entwickelt, um eine überragende Passform, Verarbeitung und Haltekraft zu gewährleisten. ENCL20-6-A ist mit dem Ruland-Namen und der Bohrungsgröße versehen, um die Identifizierung zu erleichtern. Geschmiedete Schrauben getestet nach DIN 912 12.9 Standard für maximale Haltekraft. ENCL20-6-A wird mit hochwertiger, gradfreier Oberfläche aus Stangenmaterial gefertigt, welches ausschließlich aus nordamerikanischen Stahlwerken bezogen wird. Ruland verwendet hochwertiges 3.1355 (AlCuMg2) Aluminium für ein erhöhtes Schraubenanzugsdrehmoment. Es ist RoHS3- und REACH-konform und wird in unserem Werk in Marlborough, Massachusetts, USA unter strengen Kontrollen und unter Verwendung hauseigener Prozesse hergestellt.
PRODUKTSPEZIFIKATIONEN
| Abmessungen | |||
|---|---|---|---|
Bohrung (B1) | 0,3750 zoll | Bohrungstoleranz | +0,0020 zoll / +0,0005 zoll |
Außendurchmesser (OD) | 0,787 zoll | Platzbedarf C MAX | 0,846 zoll |
Breite (W) | 0,217 zoll | Breitentoleranz | +0,003 zoll/ -0,010 zoll |
Empfohlene Wellentoleranz | +0,0000 zoll / -0,0005 zoll | ||
| Befestigungsschraube | |||
Innensechskantschraube | M2 x 6 | Schraubenwerkstoff | Legierter Stahl |
Größe Sechskantschlüssel | 1,5 mm | Schraubenoberfläche | Brüniert |
Anzugsmoment | 0,6 Nm | Schraubenposition (R) | 0,305 zoll |
Anzahl der Schrauben | je 1 | ||
| zusätzliche Information | |||
Materialspezifikation | 2024-T351 Aluminium Stangenmaterial | Spezifikation Oberflächenbehandlung | Glänzend Poliert |
Hersteller | Ruland Manufacturing | Herkunftsland | USA |
Temperaturbereich | -40°C bis 107°C | Gewicht (kg) | 0.003600 |
UPC | 634529137796 | Tariff Code | 8483.60.8000 |
UNSPC | 31162811 | ||
| Produkthinweise | |||
Anmerkung 1 | Leistungsdaten stellen keine Garantie dar, sondern liefern Hilfe für eigene Tests und Auswertungen für spezielle Anwendungen. | Prop 65 |
|
WARNING This product can expose you to the chemical Ethylene Thiourea, known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to Installationsanleitung
- Use the ENCL20-6-A thin line shaft collar as it is received.
- Wipe the bore clean.
- Apply a thin coat of light oil to the shaft.
- Place the collar onto the desired shaft location and tighten it using a 1.5 mm hex wrench until a slight resistance is felt.
- Wring collar into its final position and tighten the screw to the full recommended seating torque of 0.6 Nm using a 1.5 mm torque wrench.
