    CPFRG12/19-AT

    14,30 €
    Artikeldetails Datenblatt
    Merken
    Email
    Menge Preis (USD)
    1 14,30 €
    20 13,00 €
    50 10,84 €
    100 9,75 €
    200 Angebot anfordern
    Auf Lager
    Registered users receive a 5% discount
    Ruland CPFRG12/19-AT, Controlflex-Kupplungseinsatz, Azetal, 0.748in (19.0mm) außendurchmesserm

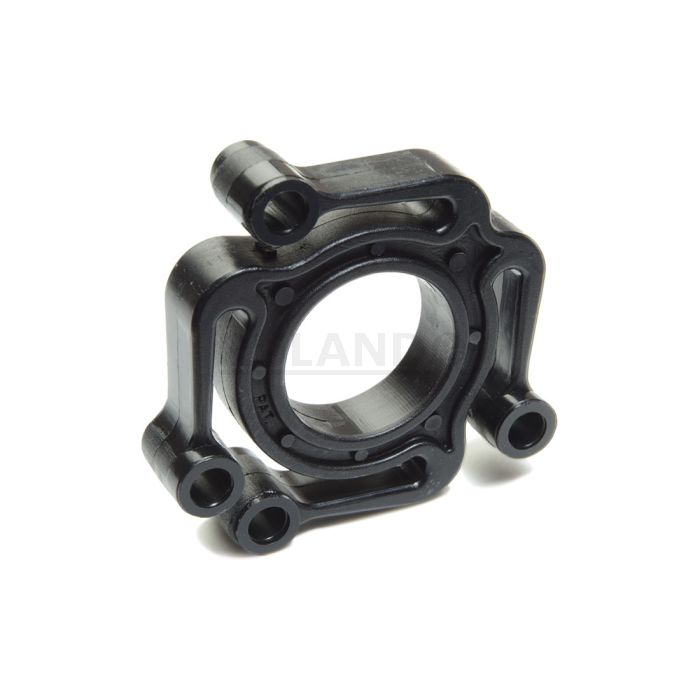

    main product photo

    PRODUKTSPEZIFIKATIONEN

    Ruland CPFRG12/19-AT ist ein Controlflex-Kupplungseinsatz, der für Naben mit AD von 0.748 zoll / 19.0mm außendurchmesser ausgelegt ist. Es handelt sich um eine Komponente in drei- oder vierteiliger Ausführung, die aus zwei Aluminiumnaben besteht, die mit Stiften an einem oder zwei Acetaleinsätzen befestigt sind. Dadurch entsteht eine leichte Kupplung mit geringer Trägheit, die Geschwindigkeiten von bis zu 25.000 U / min ermöglicht. Dieses mehrteilige Design ermöglicht eine hochgradig anpassbare Kupplung, die das einfache Kombinieren von Klemmnaben mit zölligen- oder metrischen Bohrungen mit und ohne Paßfedernut erlaubt. Controlflex-Kupplungen haben ein gewuchtetes Design für reduzierte Vibrationen bei hohen Geschwindigkeiten, können alle Arten von Ausrichtungsfehlern kompensieren und eignen sich hervorragend für Encoder, Tachometer und leichte Servo-Positionieranwendungen. Alle Schrauben sind metrisch und entsprechen DIN 912 12.9 für maximale Drehmomente. CPFRG12/19-AT ist RoHS3 and REACH konform.

    PRODUKTSPEZIFIKATIONEN

    Abmessungen

    Frog Bore F

    0,276 zoll (7 mm)

    Außendurchmesser (OD)

    19,0 mm (0,748 zoll)
    Leistungsbeschreibungen

    Torque Specifications Hub

    Torque ratings vary with hub selection

    Misalignment Hub

    Misalignment ratings vary with hub selection
    zusätzliche Information

    Gewicht (kg)

    0.000500

    Temperaturbereich

    -30°C bis 80°C

    Materialspezifikation

    Acetal

    Spezifikation Oberflächenbehandlung

    Poliert

    Hersteller

    Schmidt Kupplung

    UPC

    634529223024

    Herkunftsland

    Deutschland

    Tariff Code

    8483.60.8000

    UNSPC

    31163022
    Produkthinweise

    Anmerkung 1

    Leistungsdaten stellen keine Garantie dar, sondern liefern Hilfe für eigene Tests und Auswertungen für spezielle Anwendungen.

    Prop 65

    WARNING This product can expose you to the chemical Formaldehyde, known to the State of California to cause cancer. For more information go to www.P65Warnings.ca.gov.

    Installationsanleitung

    1. Align the bores of the controlflex coupling hubs on the shafts that are to be joined and determine if the misalignment parameters are within the limits of the coupling. (Select Hub for misalignment parameters)
    2. Rotate the hubs on the shaft so the drive pins are 90 deg from each other.
    3. Place one hub at the end of the shaft. Tighten the clamp screw to the recommended seating torque.
    4. Place an insert(s) with the standoffs facing the hub over the pins of the hub that was just installed.
    5. Align the drive pins on the second hub to match the holes in the insert(s).
